電動材料供給装置
ZKF-51N

ZKF-51N

商品紹介

切断機用材料供給機
Zフィード:ZKF-51N(本体)

汎用性のある大型材料送り機
特注シャフト/特注フランジ
シャフトの異径サイズ、専用フランジ等、特殊仕様品もご相談ください。
◎特注で240V対応可能

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

ZFR-51N(ZKF-51N用フランジ)
◎ZFR-51N 外径φ740
セットアームは160~420で可変可能

※別売り

特長

1. 左右どちらからでも送り出し可能。

2. 低速・高速どちらも送り速度の調整が可能。
材料の形状やデジタルカッタの切断速度に合わせて、送り速度を設定できます。

3. 材料のセット時に便利なジョグ機能付き。試し送りや動作の確認が容易にできます。

4. 余裕の搭載可能重量。Φ30mmのシャフトにより、50kgの材料まで搭載可能です。

5. 材料に応じて、検知方法を選べます。
(1)接触による検知:検知アームにより、材料の供給具合を検知します。
(2)非接触による検知:別売のセンサースタンドを使用して、材料の供給具合を検知します。



【送り出し速度2段階切替】

材料のたるみを検出し、高速/低速送り出し速度を切り替えながら材料を供給します。
高速/低速送り出し速度は、それぞれ個別に設定可能。



【非接触検出】

別売のセンサースタンドZSE-200Hと組み合わせると、非接触で材料のたるみ状態を検出できます。
異物との接触を避けたいデリケートな材料の、非接触送り出しが可能。

適合機種

仕様

項目詳細
駆動シャフト回転速度 [rpm]10~100
駆動シャフト回転方向CW/CCW(切り替えスイッチによる)
材料供給方向右/左(出荷時は右)
スイングアーム動作力 [gr]250(垂直方向 スイングアーム水平時)
搭載可能材料重量[kg]ZKF-51N:50 / ZFR-51N:5
材料巻径/材料幅最大外径Φ700mm以下 最大幅265mm以下
駆動シャフト外径Φ30mm
電源AC100V 8A
外形寸法[mm]※450W×590D×1163H(本体のみ)
920W×590D×1163H(アーム含む)
質量 [kg]ZKF-51N:34 / ZFR-51N:8

※外形寸法には、ネジなどの突出部は含まれていません。
◎ZFR-51N 外径φ740mm セットアームはφ160~420mmで可変可能

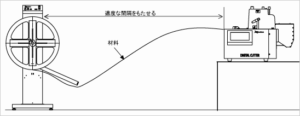

切断機との接続イメージ

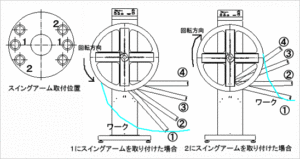

送り出しイメージ



スイングアームの取り付け方向を変えることで、左右方向、上出し、下出しに対応します。

①停止位置:
スイングアームがこの位置にくると、スプールの回転が止まります。

②低速センサー位置:
ワークが引っ張られて、スイングアームがこの位置にくると、低速ボリュームのスピードで回転します。

③高速センサー位置:
ワークが引っ張られて、スイングアームがこの位置にくると、高速ボリュームのスピードで回転します。

④異常停止センサー位置:
ワークが引っ張られて、スイングアームがこの位置にくると、異常停止となります。

※これらのセンサー位置は、スイングアームを取り付ける際に、微調整が出来ます。

Z フィード ZKF-51N オプション

Zフィード ZKF-51N オプション
ZKF-51N用フランジ
3本アーム連動調整式

仕様

ZKF-51N用フランジ 3本アーム連動調整式



●最大ワーク外径:Φ500

●最小ワーク外径:Φ210

●最大ワーク幅:Φ330

●最小ワーク幅:Φ190



取り付け時
