デジタルカッターシリーズ
ZKC-325 / 325T / 325C / 325CT

ZKC-325 / 325T / 325C / 325CT

商品紹介

デジタルカッタ スタンダードタイプ
ZKC-325(シャー刃タイプ)
ZKC-325T(薄刃タイプ)
ZKC-325C(シャー刃外部コントロールタイプ)
ZKC-325CT(薄刃外部コントロールタイプ)
(ZKC-25/25T/25C/25TCの後継機種)

幅広いニーズに対応した万能な高精度、定寸送り切断機。

特長

1. タッチパネルの取付け位置が変更でき、左右どちらの搬送方向にも対応

2. 搬送速度は、MAX800mm/sec

3. タッチパネル表示は「日本語⇔英語」切替が可能

4. 搬送分解能は0.05mm(設定単位は0.1mm)となり、繰返切断精度が向上

5. 無調整擦り合せ機構のシャー刃タイプ

6. 上ガイドにローラを設置したことにより、ワークの搬送詰まりを軽減

7. ロット取りカウンター機能の搭載

8. SDカード対応のタッチパネルにより、メモリー数は640個まで対応
※SDカードはお客様でご用意ください

9. ワーク搬送面にローラを設置したことにより、抵抗が少なく寸法精度がより安定

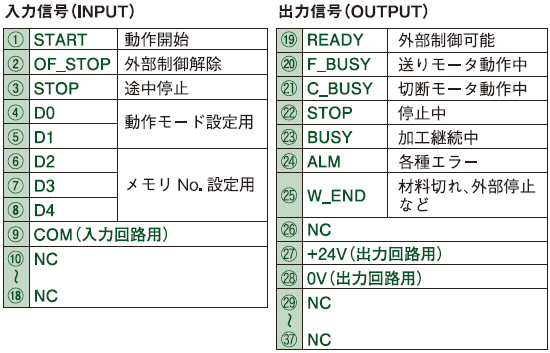

外部入出力端子 I/O表

※外部コントロールタイプ



適合材料

ZKC-325/ZKC-325C
●ガラスクロスチューブ
●絶縁電線
●スズメッキ線
●テフロンチューブ
●シリコンチューブ
●テープハンダ
●絶縁紙
●ラミネートシール
●フィルム  など



ZKC-325T/ZKC-325CT
●ビニールチューブ
●ゴムチューブ
●絶縁電線
●光ファイバーケーブル(プラスチックファイバ)
●テフロンチューブ
●シリコンチューブ
●テープハンダ
●プラスチック など

◎その他の材料・上記の材料について、テスト切断を受け付けておりますので、お問い合わせください。



オプション・保守部品

ローラ 上 ZRU25-U
ローラ 下 ZRS25-U
可動刃 ZHU25
固定刃 ZHS25
薄刃(10枚入り) ZHT25
刃受(10枚入り) ZHM25
薄刃ユニット ZUT325
シャー刃用無調整ユニット ZUM325
トンネル治具各種
NTカッタホルダ
PC接続(RS-2320)

縦型ガイド FG25-TS1
チューブ類など、幅が20mm以内のワークについて、安全性を保ちつつ、排出がスムーズとなります



◎ZKC-325→ZKC-325T に変更される場合、ZUT325、ZHT25、ZHM25が必要になります。
(シャー刃タイプ → 薄刃タイプへ変更する場合)
◎ZKC-325T→ZKC-325 に変更される場合、ZHU25、ZHS25が必要になります。
(薄刃タイプ → シャー刃タイプへ変更する場合)



デジタルカッタ2つの刃

■シャー刃タイプ
耐久性に優れた特殊鋼を採用
アルミ・鋼などの金属、ガラス繊維入りの材料切断が可能

薄刃タイプ
シャープな切れ味が特徴
チューブ類でまっすぐな切断面が必要なときに最適

仕様

項目詳細
送り速度(0.1mm単位)[mm / s]
10~800
最小設定単位0.1
切断長さ 0.1~9999999.9
切断数[個]
1~99999
繰返切断精度 ※1±0.2
有効切断幅100
有効切断高さ
20
外部入出力端子ZKC325C/325CTのみ有
加工量 設定長さ10mm [個/分]
    設定長さ100mm [個/分]
    設定長さ1000mm [個/分]
155
92
33
電源AC100V2A~AC240V1A
外形寸法[mm]※3516W×363D×406H
質量[kg]
26

※1 当社試験材、指定長さによる切断精度です。
※2 計算値(モーター出力より)
※3 外部寸法には、ネジなどの突出部は含まれていません。
※  材質、形状によって切断できないものもございますので、ご確認ください。
