商品紹介
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/04/MKT-1_rvsd.png)
タッチパネル搭載で、幅広い用途に対応する進化したプログラマブルツイスター。
2モーター使用の1次/2次撚り機能により、撚り戻りがありません。
新機構チャックを2タイプご用意。
こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。
イメージ動画
特徴
● タッチパネル搭載 *標準付属リモコンとの併用可能
● 1次2次回転数、速度、正転/逆転、撚りピッチ、撚り戻し、品名の登録が可能
● 回転数と速度設定により、粗撚り/密撚りの設定が簡単にでき、正確な撚りピッチが可能
● 速度は、1次撚り、2次撚り各々設定可能
● 撚りピッチ設定可能(計算により、全長制御が可能)
● 4箇所のチャック
● φ6mmまで対応
● 新機構のチャックを2種類ご用意
● 日本語/英語/中国語 3か国語表示切替
● オプションで、QRコードリーダーと、フットスイッチをご用意
● AC100~240V マルチ電源対応
操作パネル/登録可能項目
A:電線本数 |
B:単線径 |
C:山ピッチ |
D:回転方向 正転/逆転 |
E:撚り長さ(仕上がり寸法) |
F:1次回転数 |
G:2次回転数 |
H:撚り戻し |
I:速度( 1次、2次 各々設定可能) |
・ 線名 |
☆シンプル⇔詳細 の2つの入力モードがあり、作業に合わせて画面切り替えが可能。
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/c7eb43246ab0f0fd70be267b2350b060.png)

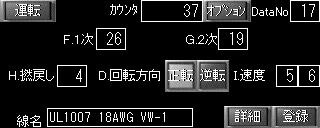

シンプル入力モード
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/7abc5db627110418b93095568d4a7bec.jpg)

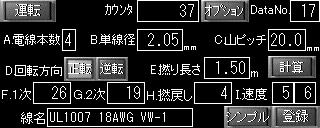

詳細入力モード
仕様
適用電線 | ヨリ線(単線は不可) |
適用電線外径 | ~φ6mm /4本撚りまで可能 |
電 源 | AC100V~240V 50/60Hz |
外形寸法 ※ | W162×D296×H243 |
質 量 | 8.4Kg |
※チャックを装着していない状態での寸法となります。
チャック・その他オプション
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/op-04.png)
クリップチャック(MKT_C)
※標準
・クリップ上下の穴に電線を通すことで
装置稼働時に電線が抜けにくい
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/op-06.png)
クサビチャック(MKT_KC)
・クランプ部分にゴムが付いているため傷つきにくい
・端子が付いている状態でもツイスト可能
(最大開口8㎜×12㎜)
・ワンタッチで装着可能
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/op-07.png)
フットスイッチ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/op-05.png)
QRコードシステム
フォトライブラリー
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-07.png)
タッチパネル搭載
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-09.png)
ワーク装着
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-05.png)
ワーク装着
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/S__17948674-768x534.jpg)
持ち手つき
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-06.png)
フットスイッチ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-10.png)
リモコン操作
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pl-04.png)
作業イメージ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/work-01s.png)
加工ワーク
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/S__10649604-768x576.jpg)
※特注にて非常停止スイッチや保護カバーの取り付けが可能です。
担当営業までご相談ください。
製品に関するお問合せ
お問合せ対象の製品名
タッチパネルプログラム機能搭載 電線撚り機 ツイスター MKT-1
