コネクタチェッカー MCC-100S

コネクタチェッカー MCC-100S

商品紹介

コネクタチェッカー MCC-100S
コネクタの結線のチェックなら
おまかせください!100ピンまでOK!

良品サンプルと比較し、
OK/NG判定ができます!

コネクタ・フラットケーブルなど、さまざまな結線を手軽にチェック!

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

機能

● アタッチメント(オプション)によって、ハーネスチェッ力ーとして使用可能。
● 簡単操作でオープンショート測定が可能。
● NxNの総当り方式での検査のため、隣接ピンショートも検出可能。
● 導通抵抗値を数値で表示します。
● 抵抗判定値は、最大10KΩまで設定可能。

操作

わかりやすい液晶表示(バックライト付き)。
多様な機能・簡単な操作。

測定

● 良品サンプルとの比較。
● OK/NGの判定表示が可能。
● マトリクス形式での表示により直感的に確認。

良品サンプルの配線データを記憶した後に、検査対象品と比較・判定を行います。

測定結果はマトリクス形式の表示により直観的に導通箇所を確認できます。

表示切り替えにより、テーブル形式での表示(OK/NGリスト)も可能です。

各ピンのリスト表示が可能です。

〇画像:ストレート結線時表示例(OK/NG)

判定結果はOK/NG判定用LEDとビープ音にてお知らせします。

抵抗判定値は本休上で設定することが可能です(貫主大10KΩ)。

画像:抵抗判定値の設定画面

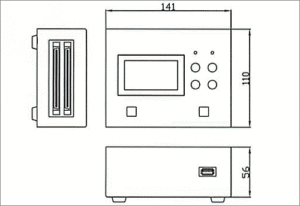

外観寸法図(単位:mm)

仕様

項目詳細
検査ピン数100ピン×100ピン(MAX)
抵抗検査(*1) 測定範囲0Ω~10KΩ
抵抗検査(*1) 測定精度±3%rdg±3dgt
抵抗検査(*1) 表示分解能
抵抗検査(*1) 試験電圧DC5V(MAX)
抵抗検査(*1) 試験電流定電流方式(0.3mA、3mA)
抵抗検査(*1) 検査時間1ポイント当り 2ms(MAX)(*2)
検査機能・良品配線を記憶後、検査対象物との一致/不一致判定
・配線データに基づき検査対象物の測定・判定(*3)
検査端子用コネクタ形状100極ハーフピッチコネクタ(ロック付)x 2
(FX2B-100PA-1.27DS(71)Iヒロセ電機)
ユーザインターフェース・グフフィック液晶表示器(128x64ドット/モノクロ)
・判定結果表示用 LED(OK/NG)
・操作スイッチ
・ブザー
外部インターフェースUSBコネクタ(TYPE-A)(*4)
電源DC5V
外形寸法W141 x D110 x H56mm(突起部を除く)
付属品ACアダプタ一、後続ケーブル50cmx2

(*1)抵抗値測定には検査対象物に後続するケーブルおよびコネクタの抵抗分を含みます。
(*2)検査時間は検査ポイント数に依存します。
(*3)配線データは本体の内部メモリに10件まで登録可能です。
   Windows専用ソフトウェアにて配線データを編集し、USBメモりを介して本体に登録することが可能です。
(*4)USBコネクタにはUSBメモリ(FAT形式)のみ接続可能です。
※本仕様は改良などのため予告なく変更される場合があります。

ソフトウェア

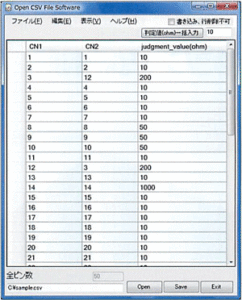

Windows専用ソフトウェアにて配線データの作成・編集が可能です。

USBメモリを介して本体とデータを受け渡しします。

クロス配線の定義や、抵抗判定値の一括設定・個別設定が可能です。

USBメモリの接続

接続例 100ピンコネクタ

別売オプション

MIL コネクタ基板(8730-F5)

取付コネクタ(64極ヘッダ、60極ヘッダ、50極ヘッダ、40極ヘッダ、34極ヘッダ、30極ヘッダ、26極ヘッダ、20極ヘッダ)



セントロニクス/アンフェノール コネクタ基板(8730-F6)

取付コネクタ(50極レセプタクル、26極レセプタクル、24極レセプタクル、14極レセプタクル)



Dサブ コネクタ基板(8730-F7)

取付コネクタ(50極プラグ・ソケット、37極プラグ・ソケット、25極プラグ・ソケット、15極プラグ・ソケット、9極プラグ・ソケット)



コネクタチェッカー(CN-100)との接続の様子
