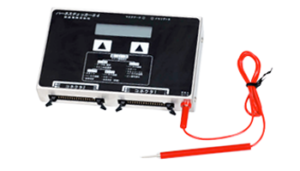

ハーネスチェッカー　64R / 256(128)/HV

64点のI/Oでハーネスをチェック

いつでもどこでも簡単検査
● ボタンを押して選ぶだけの簡単な操作で検査が行えます。
● 見やすいバックライト付液晶ディスプレイ採用。暗いところでも検査が行えます。
● 英語ガイダンス表示の採用により、ワールドワイド対応にしました。※1
● モバイルバッテリー(別売)に対応。
コンセントの無いところでも検査が行えます。

確実な検査で不良ゼロ
● ハーネスチェッカー64RはすべてのI/Oが入出力を行い検査します。
1出力に対する結線も15回路まで分枝可能です。

多彩な検査
● 検査品を接続するだけで繰り返し検査。※2｛一括検査｝
● 付属のテストリードで片側バラ線を 1 本ずつ検査。※3｛教え込み検査｝
● NxNの総当り方式での検査のため、隣接ピンショートも検出可能。
● テストリードでハーネスに触れると液晶ディスプレイに番号表示。※4｛ピン番号｝

SDカードでデータ管理
● ハーネスデータは SD カードに保存。
PCでの管理、名称変更が容易に行えます。※5
● データ検索機能により、SD カード内のハーネスデータを素早く探し出せます。
● 検査を終了すると SD カードに結果を保存。
トレーサビリティー管理に役立ちます。※6
● 少容量の SD カードでも十分使えます。
(ハーネスデータ容量 1 件：512 BYTE)
(検査結果データ容量 1 件：73 BYTE)

便利な機能満載
● 使わない時は時計を表示。時間管理に役立ちます。
● 前回の最終検査結果を一発表示。

納得の価格
● 基本機能は充実。不要な機能を省くことにより低価格を実現しました。
● 低価格により資産計上不要、消耗品費としてご購入いただけます。
● 汎用コネクタ変換基板(別売)もお値打ち価格でご提供。

(1)操作はすべて簡単な英語。ワールドワイドに対応します。

(2)合格ならPASS、不合格ならNGがカウントアップされます。

(3)ナビゲーター機能により次に触れる場所と現在数が表示できます。初期設定では非表示です。

(4)ハーネスに触れた瞬間に表示され、結線されたハーネスも表示可能です。

(5)ハーネスデータは独自形式ファイルで保存されます。

(6)結果は開始時刻・終了時刻・合格数・不合格数・合計数・タクト時間がCSV形式で保存されます。

ASU-020(ﾊｰﾈｽﾁｪｯｶｰ 128)
ASU-021(ﾊｰﾈｽﾁｪｯｶｰ 256)

ASU-022(ﾊｰﾈｽﾁｪｯｶｰ 128HV)
ASU-023(ﾊｰﾈｽﾁｪｯｶｰ 256HV)

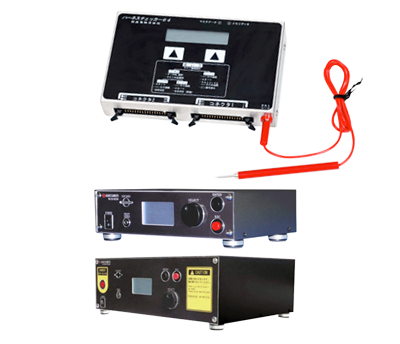

ハーネスチェッカー256(128)

ハーネスチェッカー256(128)/V

いつでもどこでも簡単検査
● ダイヤルで選ぶだけの簡単な操作で検査が行えます。
● 見やすいバックライト付液晶ディスプレイ採用。暗いところでも検査が行えます。
● 日本語・英語・中国語にてガイダンス表示。

確実な検査で不良ゼロ
● 絶縁試験（DC～500V）、耐圧試験（AC～1kV） の実施により確実に不良品が排除出来ます。（ＨＶ）
● すべての I/O が入出力を行い検査します。1出力に対する結線も255（127）回路まで分岐可能です。

多彩な検査
● 検査品を接続するだけで繰り返し検査。｛一括検査｝
● 付属のテストリードで片側バラ線を 1 本ずつ検査。｛教え込み検査｝
● テストリードでハーネスに触れると液晶ディスプレイに番号表示。｛ピン番号｝

SDカードでデータ管理
● ハーネスデータは SD カードに保存。
PCでの管理、名称変更が容易に行えます。※5
● データ検索機能により、SD カード内のハーネスデータを素早く探し出せます。
● 検査を終了すると SD カードに結果を保存。
トレーサビリティー管理に役立ちます。
● 少容量の SD カードでも十分使えます。

CHECKER CONNECT(ﾓﾆﾀﾘﾝｸﾞｿﾌﾄ)(無料)
● モニタリング機能
複数台のハーネスチェッカーを１台のPCにてモニタリング管理出来ます。(下図参照)
● 検査結果(ログ)保存機能
検査結果はCSV形式で保存され、ネットワーク経由で送信出来ます。(近日対応予定)

＜CHECKER CONNECT画面例＞

納得の価格
● 基本機能は充実。不要な機能を省くことにより低価格を実現しました。
● その他オプションも取り揃えています。
