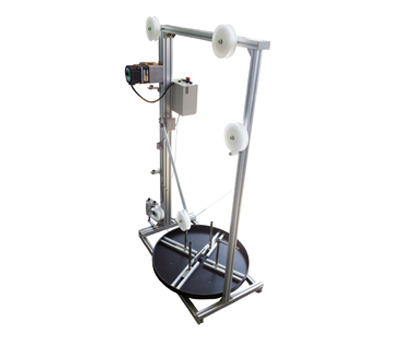

電動材料供給装置
MCF-1000N

MCF-1000N

商品紹介

束状の電線・多芯ケーブルやビニールチューブを外側から取り出して測長切断機に供給します。

従来品の中取りタイプでは電線やチューブが絡んでしまうことが多かった外側タイプの問題を解消。引き出しのアームの上下で繰り出し速度の調整を行うことで適切なテンションを与え、スムーズに取り出せる工夫をしています。また、測長が狂わないように電線・チューブを引き出す繰り出しローラーがあり、円盤状のトレイに載せられた電線が周りすぎないようブレーキ機構を内蔵。

張り付いている電線やビニールチューブなどを適度にほぐしながら繰り出すことができます。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. 束電線/ビニールチューブを絡まずに、引き出し自動供給可能

2. 加工機械の速度に合わせて、無段階に速度を自動調整

3. 束外径φ580mmまで対応(特注にて800mmまで対応)

4. ブレーキ機構を内蔵

5. DCモーター使用で、低速時のパワーが大幅向上

6. 回転方向は、左右に変更可能

7. オプションの連滑車取付けで軽負荷に対応可能(伸び易い材料にも対応可能)

8. 非常停止信号出力可能

9. オプションで、材料有無しセンサー取付可能

仕様

項目詳細
適応電線サイズΦ4mm~15mm程度まで
円盤外径600mm(オプション装着800mm)
積載耐荷重[kg]80
外形寸法[mm]※W630×D950×H1450
電源AC100V 50/60Hz
質量[kg]約23
繰出しスピードアーム位置によって可変 (無段変速)
緊急停止信号A/B接点 出力付き(機械側に入力が必要)
オプション連滑車 φ130 有効幅15mm 3連4連

※外形寸法には、ネジなどの突出部は含まれていません。
