平角線剥離装置
平角線被覆剥離装置　MKEN-5S

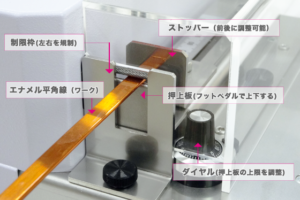

① ダイヤルの数字は刃と押上板の隙間の寸法です。ダイヤルを右に回すと隙間は広がります。
電源スイッチOFF のまま ダイヤルを調整しながらエナメル平角線を刃と押上板ではさみ、はさんでいてもエナメル平角線を動かせるダイヤルの目盛りを探します。尚、フットペダルはいっぱいまで踏み込んだ所を使用します。

  　　（本図では3.0mm）

② ダイヤル１回転で押上板の上限が１mm変わります。
約0.1mmダイヤルの目盛りを小さくします。

（本図では2.9mm）

③ ストッパーを前後させ、むきたい長さにセットします。

④ 電源スイッチを入れ、エナメル平角線をストッパーに当た るまで挿入します。
フットペダルを踏み、エナメル平角線 を引抜くとエナメル被覆が削られます。

ハケ等で切り粉を払い、掃除機で吸って下さい。右図のネジを外すとストッパーと制限枠が取り外せるので、掃除しやすくなります。

※後方のパイプに業務用の掃除機を取付け、集塵しながら作業することを推奨します。
