コイル巻数測定機
トロイダルコイル巻数測定器 DMT-208

トロイダルコイル巻数測定器 DMT-208

商品紹介

トロイダルコイル巻数測定器
DMT-208

DMT-208型ターンアナライザーは各種トロイダルの巻数と極性を瞬時に、正確に自動測定してデジタル表示します。

※トロイダルコイルは、周囲の物体の影響を受けにくい、漏れ磁束が少ない、インダクタンスの安定性・再現性が高いなどの利点があり、高周波回路に多く用いられるリング状のコイルです。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. 0~20000ターンまでのトロイダルコイルが測定可能

2. 測定精度は、±0.1%

3. 如何なる調整、又は校正も必要ありません

4. 測定結果はマイクロプロセッサーによるLED表示

DMT-208は、様々なトロイダルコイルの巻数を測定するために設計されています。

DMT-208 操作方法
測定したいコイルをプローブ(測定棒)に通して測定台に置き、コイルの巻き始めと巻き終わりを2本の測定クリップでそれぞれ挟むだけで瞬時に正確な巻数がディスプレーに表示されます。他社の測定器のように、基準コイルのデータを入力したり、対比したりする必要はありません。

<測定イメージ>

注意事項
リングコアの一部に、ギャップのための切り取り部分 のありますコイルに付きましては磁界が中断する事から測定することが出来ません。

適合材料

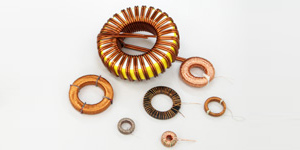

トロイダルコイルイメージ

仕様

項目 詳細
測定範囲0~20000ターン
測定精度±0.1%
測定速度2秒
測定可能周波数(コア材)10KHz,2KHz,200Hz
測定可能コイル寸法内径>3mm 外径<90mm
外形寸法※本体機器:W 420 × D 390 × H 160
センサー機器:W 185 × D180
質量[kg]本体機器:5kg  センサー機器:1kg
保障期間1年間

※外形寸法には、ネジ、つまみなどの突出物は含まれていません。

●電源: AC24V, 50Hz/60Hz (ステップダウン変圧器100V~24V 付属)
●カスタム仕様、承ります。(内径2mm以上、高さ550mm 以内)
●上記スペックは、都合により変更する場合があります。
●本機が電磁気又はノイズ等に著しく妨害されている場合、正確に測定することができなくなる可能性があります。正しい環境での使用をお願いいたします。
