商品紹介
ZKC-25（シャー刃タイプ）
ZKC-25T（薄刃タイプ）
ZKC-25C（シャー刃外部コントロールタイプ）
ZKC-25CT（薄刃外部コントロールタイプ）
1. 多種多様なワークの切断が可能
2. 液晶タッチパネルによる簡単設定
3. 長さ補正付き
4. ローラ隙間調整機能付き
5. 電源入力は100V～240Vに標準対応
こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。
適合材料
|
ZKC-25／ZKC-25C
|
ZKC-25T／ZKC-25CT
|
| ●ガラスクロスチューブ ●絶縁電線 ●スズメッキ線 ●テフロンチューブ ●シリコンチューブ ●テープハンダ ●絶縁紙 ●ラミネートシール ●フィルム など |
●ビニールチューブ ●ゴムチューブ ●絶縁電線 ●光ファイバーケーブル（プラスチックファイバ） ●テフロンチューブ ●シリコンチューブ ●テープハンダ ●プラスチック など |
オプション・保守部品
| ローラ 上 ZRU25-U（ウレタン）標準品、ZRU25（セラミック入りゴム） |
| ローラ 下 ZRS25-U（ウレタン）標準品、ZRS25（セラミック入りゴム） |
| 可動刃 ZHU25、固定刃 ZHS25 薄刃（10枚入り） ZHT25、刃受（10枚入り） ZHM25 薄刃ユニット ※シャー刃から薄刃の変更時のみ使用 ZUT25 |
| フィンガーガード用縦ガイド FG25-TS1※ |

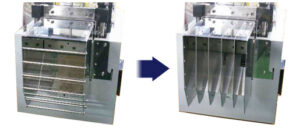

標準のフィンガーガードとオプションの縦型ガイド
FG25-TS1は、チューブ等の切断時に、フィンガーガード先端のガイドバーの換りに使用し、安全性を保ちます。
デジタルカッタならではの新機能
●ウレタンゴムローラ 従来機に比べ、測長誤差が減少滑りやすい、変形しやすい、傷がつきやすい材料などデリケートなワークに対応
●ローラ間隔調整・押さえ圧力調整可能ワークの太さに合わせた最適なローラ動作を実現します
|
2タイプの刃が取り付け可能（購入後の交換も可能）
|
| シャー刃タイプ 耐久性に優れた特殊鋼によるシャー刃を採用したデジカルカッタです。 アルミ・鋼などの比較的軟らかい金属やガラス繊維入りの材料の切断が可能です。   薄刃タイプシャープな切れ味が特徴の薄刃を採用したデジタルカッタです。 特に、チューブ類でまっすぐな切断面が必要な時に便利です。 切れ味が落ちたら、新しい薄刃と交換してお使い下さい。
|
仕様【単位ｍｍ】
| 品名 | ZKC-25／25T／25C／25CT |
|---|---|
| 送り速度 [mm/s] | 100～600 |
| 最小設定単位 | 0.1 |
| 切断長さ | 0.1～99999.9 |
| 切断数 [個] | 1～999999 |
| 繰返切断精度※1 | ±0.2 |
| 有効切断幅 | 100 |
| 切断部の開口高さ | 20 |
| 外部入出力端子 | ZKC25C/25CTのみ有 |
| 切断力：下死点より0.5mm※2 [kN（kgf）] | 1.28（128） |
| 加工量 | 設定長さ10mm（個/分） 150 設定長さ100mm（個/分） 86 設定長さ1000mm（個/分） 27 |
| 電源 | AC100V2A～AC240V1A |
| 外形寸法 ※3 | 516W×306D×387H |
| 質量 [kg] | 30 |
※1当社試験材、指定長さによる切断精度です。
※2計算値（モーター出力より）
※3外部寸法には、ネジなどの突出部は含まれていません。
※材質、形状によって切断できないものもございますので、ご確認ください。
フォトギャラリー
走行面
液晶タッチパネルによる簡単操作
ワークの切断面を進行方向に対して直角にしたい場合に最適
ZKC-25H（光ファイバータイプ）
●バックアップローラーを用いることで切断の際の刃の逃げを防ぎます。
●刃同士のすりあわせをきつくしているため、超鋼刃を採用。
●切断有効幅は100mmから50mmになります。
※切断テストを行います！ご連絡の上、発送ください。
