デジタルカッターシリーズ
ZKC-325W / 325WT

ZKC-325W / 325WT

商品紹介

デジタルカッター ワイドタイプ
ZKC-325W(シャー刃タイプ)
ZKC-325WT(薄刃タイプ)

ワイドタイプのデジタルカッター、300mm幅まで切断できます!

シート材・フィルム材などに最適です。
スタンダードタイプよりも切断力がアップ!
●ZKC-25タイプは、生産終了

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. 摩擦係数の大きい特殊ローラを採用
滑りやすい、変形しやすい、傷がつきやすい材料など、デリケートなワークに対応

2. スタンダードタイプに比べて切断力をUP!

3. 幅300mmまでのワークの切断が可能

4. シャー刃と薄刃の変更が可能

5. 長さ補正機能付き

6. 外部コントロール端子を標準搭載

7. ローラー隙間調整機能付き

用途はいろいろ、ワイドタイプのデジタルカッター
幅広のワーク、特にシート材やフィルム材の切断に
スタンダードタイプに比べ、切断力がUPされているので、アルミ板、銅板などの切断も可能です。

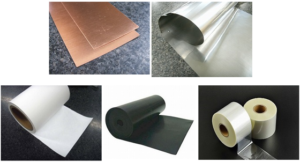

適合材料

●フィルム ●絶縁紙 ●アルミ板/銅板 ●ラミネートシート など

オプション・保守部品

ローラ 上 ZRU25W-U(ウレタン)標準品、ZRU25W(セラミック入りゴム)
ローラ 下 ZRS25W-U(ウレタン)標準品、ZRS25W(セラミック入りゴム)
可動刃 ZHU25W、固定刃 ZHS25W
薄刃(10枚入り) ZHT25W、刃受(10枚入り) ZHM25W
薄刃ユニット ※シャー刃から薄刃の変更時のみ使用 ZUT25W
◎特注で200~230V対応可能
◎特注で400~500mm幅の製作可能
※ZKC-325W⇔ZKC-325WTへの変更不可


<2タイプの刃が取り付け可能(購入後の交換も可能)>

シャー刃タイプ
耐久性に優れた特殊鋼によるシャー刃を採用したデジタルカッタです。アルミ・鋼などの比較的軟らかい金属やガラス繊維入りの材料の切断が可能です。





薄刃タイプ
シャープな切れ味が特徴の薄刃を採用したデジタルカッタです。特に、チューブ類でまっすぐな切断面が必要な時に便利です。切れ味が落ちたら、新しい薄刃と交換してお使い下さい。



仕様

項目 詳細
送り速度[mm/sec]
10~500
最小設定単位0.1
切断長さ0.1~99999.9
切断数[個]1~999999
繰返切断精度※1±0.2
有効切断幅300
切断部の開口高さ5
外部入出力端子
切断力:下死点より0.5mm※2[kN(kgf)]7.3(730)
加工量 設定長さ10mm[個/分]
    設定長さ100mm[個/分]
    設定長さ1000mm[個/分]
55
50
25
電源AC100V5A
外形寸法 ※3428W×583D×399H
質量[kg]
48

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)
※3外部寸法には、ネジなどの突出部は含まれていません。
※材質、形状によって切断できないものもございますので、ご確認ください。
