デジタルカッターシリーズ
ZKC-325V / 325VT / 325VF / 325VFT

ZKC-325V / 325VT / 325VF / 325VFT

商品紹介

デジタルカッタ ベルトフィードタイプ
ZKC-325V(シャー刃タイプ)
ZKC-325VT(薄刃タイプ)
ZKC-325VF(シャー刃太物タイプ)
ZKC-325VFT(薄刃太物タイプ)

上下のベルトをしっかりグリップ!多用なワークを精度よく・確実に測長切断できます。

デジタルカッタベルトタイプは、今までのベルトタイプとは違うスグレモノ!

●ZKC-25タイプは、生産終了

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. ローラータイプでは精度の出なかった材料、表面に凹凸がある材料、滑りやすい材料の切断に最適

2. 材料補充時のセット・交換が容易! 上ベルト部が、容易に持ち上がる機構のため材料の出し入れがとても簡単

3. 自動フローティング機構を採用上ベルト部が、材料の厚みの変化に対応して上下するため、必要以上に材料がつぶれません。
薄い材料の場合は上ベルト部を固定することも可能です。

4. ベルト隙間調整機能付き。スケール付きで再現性があります。

5. 搬送速度は、MAX800mm/sec

6. 搬送分解能は0.05mm(設定単位は0.1mm)となり、繰り返し切断精度が向上

7. 送り長さ(切断長さ)補正機能付き

8. タッチパネル表示は「日本語⇔英語」切り換えが可能

9. ロット取りカウンタ機能搭載

10. SDカード対応のタッチパネルにより、メモリー数は640個まで対応
※SDカードはお客様でご用意ください

11. 外部入出力信号付き

12. 各種供給装置(Zフィード・スタンド)との連携が可能



●ベルトタイプフィードは、スグレモノ!
上下のベルトでしっかりとグリップし、搬送します!

異形材、コルゲートチューブなど、くせものチューブ(のびやすい/すべりやすい/つぶれやすい /凹凸のあるチューブ)など変形しやすい、ローラータイプでは精度が出にくいワークに対応します。

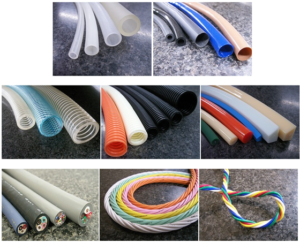

適合材料

●異形材(円形でないもの) ●コルゲートチューブ ●各種パッキング
●くせものチューブ(のびやすい/すべりやすい/つぶれやすい/凹凸のあるチューブ) など

◎その他の材料・上記の材料について、テスト切断を受け付けておりますので、お問い合わせください。

オプション・保守部品

可動刃: ZHU25V
固定刃: ZHS25
薄刃(10枚入り):ZHT25
刃受(10枚入り):ZHM25
薄刃ユニット:ZUT325V
搬送ベルト(2本):ZVT25
縦型ガイド:FG25−TS1

◎ZKC-325V→ZKC-325VT、ZKC-325VF→ZKC-325VFTに変更される場合、ZUT325V、ZHT25、ZHM25が必要になります。(シャー刃タイプ → 薄刃タイプへ変更する場合)

◎ZKC-325VT→ZKC-325V、ZKC-325VFT→ZKC-325VFに変更される場合、ZHU25V、ZHS25が必要になります。(薄刃タイプ → シャー刃タイプへ変更する場合)

◎特注で200~230V対応可能


<2タイプの刃が取り付け可能(購入後の交換も可能)>

シャー刃タイプ
シャーリング機構を採用し、可動刃(上の刃)に角度をつけ、固定刃(下の刃)はブロック状でブロックの角に擦り合せながらハサミのように切り落とします。 固定刃はブロック状ですので、摩耗した場合は4か所の角を使い切れ味を戻す事ができます。



薄刃タイプ
包丁でまな板の上で切るような、押切りをします。 刃受け(薄刃が下りた時に当たる受け)は、樹脂製の板状の物で溝が深くなったら、交換します。



仕様

項目詳細詳細
送り速度[mm/s]50~60050~700
最小設定単位0.1mm0.1mm
切断長さ0.1~99999.9mm0.1~99999.9mm
切断数[個]1~999999 1~999999
繰返切断精度※1±0.2mm±0.2mm
有効切断幅80mm48mm
切断部の開口高さ20mm40mm
外部入出力端子
切断力:下死点より0.5mm※2[kN(kgf)]1.28(128)0.77(77)
加工量 設定長さ10mm[個/分]
    設定長さ100mm[個/分]
    設定長さ1000mm[個/分]
150
86
27
90
70
24
電源AC100V 5AAC100V 5A
外形寸法[mm]※3521W×306D×413H521W×306D×413H
質量[kg]3333

※1当社試験材、指定長さによる切断精度です。
※2計算値(モーター出力より)
※3外部寸法には、ネジなどの突出部は含まれていません。
※材質、形状によって切断できないものもございますので、ご確認ください。

特注でコルゲートチューブ専用機をご用意

真っすぐに送るガイドレール



専用切断部



専用排出部



緊急停止ボタン付



⇒コルゲートチューブ専用機のページはこちら
