商品紹介
デジタルカッタ
ZKC-16（シャー刃タイプ）
ZKC-16T（薄刃タイプ）
ZKC-16A（シャー刃スピードアップタイプ）
ZKC-16AT（薄刃スピードアップタイプ）
コンパクトボディに必要な機能を集約！
電線、ビニールチューブ、熱収縮チューブ、ビニタイ等様々な材料に対応。
特長
コンパクトボディ
340×179×242のコンパクトなボディに、切断に必要な機能を集約
タッチパネルで簡単操作
タッチパネル採用で、上位機種と同様の簡単操作で、切断長や切断本数が設定可能
セイフティー
安全性重視設計により、インターロック付きカバーや、フィンガガードを採用
ローラ交換が簡単
ローラ交換は、フロント面だけで簡単に行えます
ローラギャップ調整機構
ローラギャップ調整ネジで、上下のローラの間隔を調整できます
材料切れ検出
材料切れを検出し、自動停止します
上ローラ保持
ローラレバー操作で、上ローラが上昇して保持されます
シャー刃タイプから薄刃タイプへ変換可能
シャー刃タイプのZKC-16をご購入いただいても、薄刃/刃受け/刃受けブロック/薄刃ホルダを別途ご購入いただければ、薄刃タイプZKC-16Tとして、ご使用いただけます。もちろん、ZKC-16TからZKC-16への変換も可能です。
適合材料
●絶縁電線 ●各種チューブ ●各種シート材 ●ビニタイ など
オプション・保守部品
ローラ（２個セット）：ZR16-U
薄刃（20枚入り）：ZHT16
可動刃：ZHU16
刃受（10枚入り）：ZHM16
固定刃：ZHS16
薄刃ホルダー ：ZUT16
◎ZKC-16→ZKC-16Tに変更される場合、ZUT16、ZHT16、ZHM16が必要になります。
仕様
| 項目 | ZKC-16/16T | ZKC-16A/16AT |
|---|---|---|
| 送り速度（0.1ｍｍ単位）[mm / s] | 10～275 | 10～700 |
| 切断長さ（0.1ｍｍ単位）[mm] | 0.1～9999.9 | 0.1～9999.9 |
| 切断数[個] | 1～99999、エンドレスも可 | 1～99999、エンドレスも可 |
| 繰返切断精度 ※1 | [mm] ±0.5 | [mm] ±0.5 |
| 有効切断幅 | 20mm | 20mm |
| 切断部の開口高さ | 5mm | 5mm |
| 切断力（下死点より0.5ｍｍ）※2[kN(kgf)] | 0.48 | 0.48 |
| 加工量（設定長さ10ｍｍ）[個 / 分] | 100 | 165 |
| （設定長さ100ｍｍ）[個 / 分] | 67 | 111 |
| （設定長さ1000ｍｍ）[個 / 分] | 14 | 32 |
| 電源 | AC100V 1A ～ AC240V 0.42A | AC100V 1A ～ AC240V 0.42A |
| 外形寸法[mm]※3 | 340W×242D×179H | 340W×242D×179H |
| 質量[kg] | 9 | 9 |
※1．当社試験材による切断精度です。
※2．計算値（モーター出力より）
※3．形寸法には、ネジなどの突出部は含まれていません。
【注】材質、形状によっては切断できないものもございますので、ご確認ください。

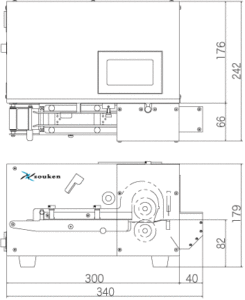

外形図【単位mm】
フォトギャラリー
洗練されたコンパクトデザイン
側面の電源、ファン部分
縦型ガイド
作業イメージ
MS300との接続例
製品に関するお問合せ
お問合せ対象の製品名
ZKC-16 / 16T / 16A / 16AT
