DINレールカッター
アルミ製DINレール専用手動式切断工具
各レール専用のダイス(別売)を装着することで、各社のレールに対応が可能です。
切断面の仕上がりがキレイな為、切断後の仕上げ作業は不要です。
こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。
特長
1. 切断面にバリが出ない為、切断後のバリ取り作業が不要です。
2. 取扱いが簡単で、刃物の露出がないので安全に作業ができます。
3. 手動押切式の為、騒音がありません。
4. 本体上部の”のぞき窓”から切断位置を確認することが可能です。
5. ダイスを交換により複数のレールに対応できます。
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/point1.gif)
ダイス
専用のダイスに交換することにより、各種レールの切断が可能です。お使いのレールに合わせて特注品の制作も可能です。
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/point2.gif)
のぞき窓
本体上部に設けたのぞき窓からレールの切断位置を確認しながら作業が可能です。レールの取付穴の形状に合わせて切断していただけます。
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/point3.gif)
バリが出ません
バリが出ないのでヤスリがけ等の余計な作業がいりません。

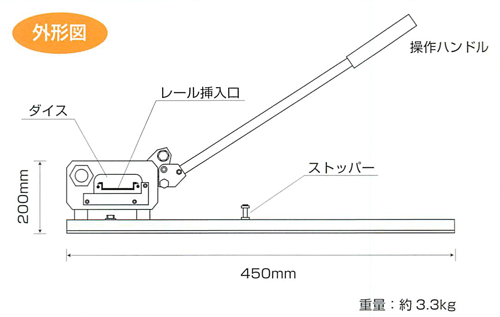

外形図【単位mm】
型式及び選定表
型式(カッター本体) | 型式(替ダイス) | 対応レール(メーカー) | 対応レール(レール) |
---|---|---|---|
ARC-HT | CD-SDR1/DA14 | サンワ | SDR-1/DA-141/DA-142 |
ARC-HT | CD-SDR2/DA15 | サンワ | SDR-2/DA-151/DA-152 |
ARC-HT | CD-PFPN | オムロン | PFP-100N / PFP-50N |
ARC-HT | CD-PFPN2 | オムロン | PFP-100N2 |
ARC-HT | CD-TXDA | 春日電機 | TXDA2 / TXDA2M |
ARC-HT | CD-BAA | IDEC(和泉電気) | BAA-1000 |
ARC-HT | DA-DFL | 壬生電機 | DF-L |
ARC-HT | DA-BLF | 壬生電機 | BLF-1 |
◉その他表にないレールも特注にて対応可能です。レールの図面とサンプルをご用意の上お問い合わせください。
※記載の内容は改良のため予告なしに仕様を変更することがあります。
※製品の色は実際と若干異なる場合があります。
フォトギャラリー
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_01-6.jpg)
本体(ARC-DA15)
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_02-5.jpg)
ワーク加工例
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_03-6.jpg)
ワーク加工例
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_04-5.jpg)
ワーク加工例
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_05-1.jpg)
ダイス(CD-DA15)
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2021/12/pl_06.jpg)
ダイス(CD-DA15)
