商品紹介
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zks100.jpg)
電線のカットとストリップを自動で行います。
低価格でありながら高性能な電線加工機です。
こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。
特長
1.可動式後端ガイドパイプ採用により後端ストリップミスが大幅減少
2.材料ガイドパイプの新スライド方式採用によりストリップミスが軽減
3.液晶ディスプレイによる簡単設定
4.AWG12~32までの加工が可能、sq表示でも設定可能
5.カット、ストリップ、セミストリップ、中抜きストリップなど多彩な加工が可能
6.刃の切り込み設定が非常に高精度 (最小切込設定単位0.01mm)
エコ電線の加工も可能
7.芯線を傷つけにくいモードあり
(シースに刃を引っ掛けてスライド)
8.カット&ストリッパとしては低価格を実現しました
9.インターロック機能付き安全カバー使用の安全設計
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/toku_03.jpg)
シースに刃を引っ掛けてスライド
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/toku_01.jpg)
可動式後端ガイドパイプ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/toku_02.jpg)
インターロック機能付き安全カバー
適合材料
対応ケーブルサイズ:AWG12~32 3.5~0.035sq
●各種ワイヤー(VSF、KV、IV、テフロン、ビニール、エコ)
●ビニールチューブ(切断のみ)
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_01.jpg)
カット
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_03.jpg)
両端フルストリップ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_05.jpg)
両端フルストリップ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_07.jpg)
片端セミストリップ+片端フルストリップ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_02.jpg)
片端フルストリップ+片端カット
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_04.jpg)
片端セミストリップ+片端カット
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/zairyou_06.jpg)
中抜きストリップ
オプション・保守部品
ストリップ刃(2枚1セット) :B100S | Rガイドパイプ ø2.0mm:RG20 ø4.0mm:RG40 ø7.0mm:RG70 |
切断刃(2枚1セット):B100C | |
チタンコーティングストリップ刃(2枚1セット):B100SC | |
チタンコーティング切断刃(2枚1セット):B100CC | クセ取り器:KT-100 |
ローラー 鉄(2個1セット):R100F | |
ローラー ウレタン(2個1セット):R100U |
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/ha.jpg)

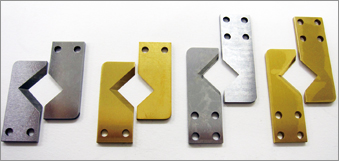

左から ストリップ刃:B100S チタンコーティングストリップ刃:B100SC
切断刃:B100C チタンコーティング切断刃:B100CC
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/pipe.jpg)
ガイドパイプ内径 φ2.0mm:RG20(上)
ガイドパイプ内径 φ4.0mm:RG40(中)
ガイドパイプ内径 φ7.0mm:RG70(下)
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/option_04.jpg)
オプションのウレタンローラーと
チタンコーティング切断刃取り付け時
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/option_03.jpg)
ローラー ウレタン:R100U
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/option_01.jpg)
クセ取り器:KT-100
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/option_02.jpg)
クセ取り器取り付け時
仕様
対象ケーブル径※1 | AWG12~32、3.5~0.035sq、φ3.0~0.1 |
最大切断外径 | φ6 |
最小切り込み設定単位 | 0.01 |
切断長さ | 0.1~99999.9 |
ストリップ長 | 両端0.1~30.0 |
切断精度 | ±(0.1+0.002×L)以内 |
加工量[個/分] フルストリップ加工 全長:L 先端、後端:3mm AWG28の場合 | L50=49 L300=41 L1000=29 L5000=11 |
最小切り込み設定単位 [mm / クリック] | 0.03 |
刃物材質 | ハイス鋼 |
刃物構成 [枚] | 4 |
設定加工数 [個] | 1~999999 |
速度 [mm/s] | ローラー 30~1200 カッター 3~120 |
データメモリ数 | 50 |
ローラー材質 | S35C(窒化処理) |
電源 | AC100V 50/60Hz 3A |
外形寸法 ※2 | 430W×361D×298H |
重量[kg] | 27 |
※1.材質によりストリップできないものがあります。
IV線など固いワークはフルスペックでの加工ができない場合があります。
※2.外形寸法には、ネジなどの突出部は含まれていません。
使用方法
1.電線を通す
2.GAP(上下ローラーの隙間)を調整する。電線の外形より少し狭くセットする
3.液晶画面上で、センバンを設定する
4.液晶画面上で、長さを設定する
5.電線の頭だし切断をする(HOMEボタンを押す)
6.STARTボタンを押して、加工スタート
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/kakou_02.jpg)
加工時写真
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/gidepipe_01.jpg)
可動式後端ガイドパイプ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/gidepipe_02.jpg)
スライド式ガイドパイプ
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/paneru.jpg)

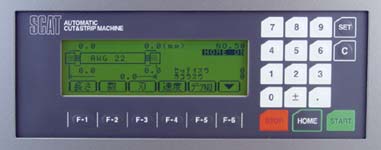

操作パネル部分
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/tsuika4.jpg)

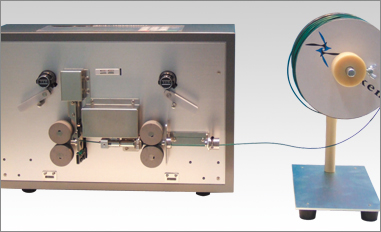

材料セット時
![](https://www.mk-ele.co.jp/wpkanri/wp-content/uploads/2022/01/kakou_01.jpg)
加工時写真
