カット&ストリッパー
ZKS-110

ZKS-110

商品紹介

SCATワイヤカット&ストリッパ
ZKS-110
※ZKS-100の後継機種です。

低価格高性能電線加工機です。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1.可動式後端ガイドパイプ採用により後端ストリップミスが大幅減少

2.材料ガイドパイプの新スライド方式採用によりストリップミスが軽減

3.液晶ディスプレイによる簡単設定

4.AWG12~32までの加工が可能
sq表示でも設定可能

5.カット、ストリップ、セミストリップ、中抜きストリップなど多彩な加工が可能

6.刃の切り込み設定が非常に高精度 (最小切込設定単位0.01mm)
エコ電線の加工も可能

7.芯線を傷つけにくいモードあり
(シースに刃を引っ掛けてスライド)

8.カット&ストリッパとしては低価格を実現しました

9.インターロック機能付き安全カバー使用の安全設計

適合材料

対応ケーブルサイズ:AWG12~32 3.5~0.035sq

●各種ワイヤー(VSF、KV、IV、テフロン、ビニール、エコ)
●ビニールチューブ(切断のみ)

カット

片端フルストリップ+片端カット

両端フルストリップ

片端セミストリップ+片端カット

両端セミストリップ

中抜きストリップ

片端セミストリップ+片端フルストリップ

オプション・保守部品

専用刃チタンコーティング(2枚/set):B110KC

ローラー 鉄(2個1セット):R100F

ローラー ウレタン(2個1セット):R100U

クセ取り器:KT-100



<Rガイドパイプ>

ø2.0mm:RG20

ø4.0mm:RG40

ø7.0mm:RG70

ガイドパイプ内径 φ2.0mm:RG20(上)
ガイドパイプ内径 φ4.0mm:RG40(中)
ガイドパイプ内径 φ7.0mm:RG70(下)

オプションのウレタンローラーと
チタンコーティング切断刃取り付け時

ローラー ウレタン:R100U

クセ取り器:KT-100

クセ取り器取り付け時

仕様

項目詳細
対象芯線サイズAWG32~12、0.035~3.5sq、φ0.1~3.0
最大切断外径φ6mm
最小切り込み設定単位0.01mm
切断長さ0.1~99999.9mm
ストリップ長さ両端0.1~30.0mm
切断交差±(0.1+0.002×全長)以内
加工量
フルストリップ加工
全長:L  先端、後端:3mm AWG28の場合[個/分]
L50mm=49
L300mm=42
L1000mm=31
L5000mm=12
刃物材質ハイス鋼(チタンコーティング)
設定加工数[個]
0~999999(∞)
速度[mm/s]
ローラー 30~1500
カッター 3~120
データメモリ数100
ローラー材質S35C(窒化処理)
電源AC100V 3A ~ AC240V 1.5A
外形寸法[mm]※2429W×371D×280H
質量[kg]27

※1 線材の太さ、種類によって加工が出来ない場合があります。
  IV線など硬いワークはフルスペックでの加工が出来ない場合があります。
※2 外形寸法には、ネジなどの突出部は含まれていません。

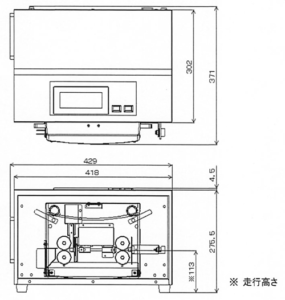

外形図【単位mm】

使用方法

1.電線を通す

2.GAP(上下ローラーの隙間)を調整する。電線の外形より少し狭くセットする

3.液晶画面上で、センバンを設定する

4.液晶画面上で、長さを設定する

5.電線の頭だし切断をする(原点復帰ボタンを押す)

6.STARTボタンを押して、加工スタート
