キャスティング
C385A

C385A

商品紹介

全自動電線切断皮剥機「KODERA キャスティング」
C385A

AWG#7(10sq)~AWG#28(0.08sq)

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

キャプタイヤケーブル・シールド電線加工機

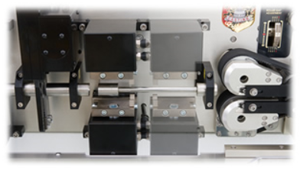

線材の切断加工をV刃で行うと同時に、ストリップ加工を線材に合わせた専用突き当て丸刃にて行う事により、内線に傷を付けません。また、線材の供給をベルトフィード方式で行うことにより、キャップタイヤケーブル・シールド電線等によく見られる表面が凸凹したケーブルを面で掴む事ができ、安定した測長を実現しました。エアー制御によるベルトフィードの開閉動作は、操作パネルのスイッチにてワンタッチで行うことができます。

先端ストリップユニットの移動が可能
先端ストリップユニットを先端ベルトフィード部に近い位置に変更すれば、被覆の伸びやすい線材の加工精度をアップさせます。

仕様

項目詳細
外形寸法※幅716mm ×奥行430mm ×高さ266mm
重量44kg
電源AC100V~AC240V(単相)50Hz/60Hz
消費電力(100V)35W(定格)139W(最大)
エア源0.06Nℓ/min 0.5MPa※1
カッティング長さ210mm~99,999mm
カッティング公差±( 0.1+0.0005×L )mm※2 Lは切断長さ
ストリップ長さ先端 最長1,500mm(セミストリップ必要)
後端 最長210mm(セミストリップ必要)
加工可能ワイヤー種類 ABSワイヤー,エアバッグワイヤー,シールド電線, VSF,IV,KV,UL,テフロン,ガラス線 等
サイズ AWG#7(10sq)~AWG#28(0.08sq)※2
外径 最大Max φ11mm※2
ワイヤー送り速度可変可能
刃の材質超微粒子合金
動力ステッピングモータ/エアーシリンダー

※外形寸法には、ネジなどの突出部は含まれていません。
※1 清浄乾燥空気を使用してください。
※2 但し、線材によります。

加工能力(1時間あたりの加工本数)[ストリップ長が長い場合]

全長本数
700mm891
1000mm769
1500mm628
2000mm530
2500mm458
3000mm405
4000mm327

※加工条件
両端ストリップ : 100mm
セミストリップ : 50mm
加工速度 : 9
ON時間 : 0.1秒
OFF時間 : 0.1秒

加工能力(1時間あたりの加工本数)[ストリップ長が短い場合]

全長本数
500mm2,022
1000mm1,263
1500mm 918
2000mm726
2500mm598
3000mm507

※加工条件
両端ストリップ : 60mm
セミストリップ : 30mm
加工速度 : 9
ON時間 : 0.1秒
OFF時間 : 0.1秒

加工サンプル
