キャスティング
C373A

C373A

商品紹介

全自動電線切断皮剥機「KODERA キャスティング」
C373A
AWG#2(30sq)~AWG#28(0.08sq)

驚きのワイドレンジ&ハイパワー!
1台でAWG#2(30sq)~AWG#28(0.08sq)のワイドな加工範囲を実現しました。
最大径はφ11mmまでのラウンドケーブルに対応し、幅広い業種でご使用頂けます。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

仕様

項目詳細
外形寸法※幅430mm ×奥行510mm ×高さ265mm
重量33kg
電源AC100V~AC240V(単相)50Hz/60Hz
消費電力(100V)40W(定格)215W(最大)
エア源9Nℓ/min 0.5MPa※1
カッティング長さ0.1mm~99,999mm
カッティング公差±( 0.1+0.0005×L )mm※2 Lは切断長さ
ストリップ長さ先端 0.1~47.9mm
後端 0.1~47.9mm
加工可能ワイヤー種類 AVSS,VSF,IV,KV,UL,テフロン,ガラス線 等
サイズ AWG#2(30sq)~AWG#28(0.08sq)※2
外径 最大Max φ11mm※2
ワイヤー送り速度可変可能
刃の材質超微粒子合金
動力ステッピングモータ/エアーシリンダー

※外形寸法には、ネジなどの突出部は含まれていません。
※1 清浄乾燥空気を使用してください。
※2 但し、線材によります。

加工能力(1時間あたりの加工本数)

全長本数
100mm2,300
200mm2,100
300mm1,950
500mm1,700
800mm1,450
1000mm1,300
1500mm1,050
2000mm850
3000mm650
5000mm450

※加工条件

芯線直径 :0.75mm
刃の戻り : 0.15mm
両端ストリップ : 3mm
加工速度 : 9
標準モード
電線 : UL1007 AWG#22

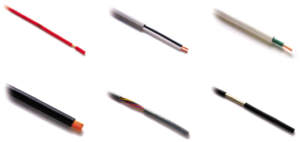

加工サンプル
