商品紹介

全自動電線切断皮剥機「KODERA キャスティング」
C372A
進化したコルゲートチューブカット専用機

平刃ギロチン方式を採用。
チューブの切口が更に美しくなりました。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

切り口をもっと美しく。そのために平刃ギロチン方式を採用。切断部において、カッターの左右でチューブを保持するガイドを新設し、チューブの撓みを抑えます。
切断刃には、市販されているカッターナイフの刃(大刃)を採用しすることで経済性も抜群。

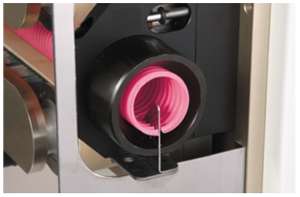

割れチューブの割れ目は常に下側に
割れチューブの割れ目を常に下側に向けるガイドプレートを採用することにより、安定した加工を実現。

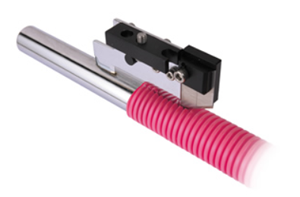

インナーガイドパイプが背割り同時加工を実現
インナーガイドパイプにより、コルゲートチューブの背割りと切断の同時加工を可能にしました。さらに、オプションパーツを装着することにより、

PVCチューブでも同様に切断加工と同時に腹裂きも行うことが可能です。

仕様

項目詳細
外形寸法※幅430mm ×奥行465mm ×高さ307mm
重量34kg
電源AC100V or AC110V or AC220V(単相)50Hz/60Hz
消費電力(100V)78W(定格) 340W(最大)
エア源10Nℓ/min 0.5MPa※1
カッティング長さ0.1mm~99,999mm
カッティング公差±( 0.1+0.0005×L )mm※2 Lは切断長さ
ストリップ長さ先端 0.1~20mm
後端 0.1~20mm※2
加工可能ワイヤー種類 PVCチューブ,コルゲートチューブ
外径サイズ最大φ38mm※2
チューブ送り速度可変可能
刃の材質合金工具網
動力測長:ステッピングモータ
刃:エアーシリンダー

※外形寸法には、ネジなどの突出部は含まれていません。
※2 但し、線材によります。

加工能力(1時間あたりの加工本数)

全長本数
50mm6,600
100mm6,200
500mm4,050
1000mm2,700
2000mm1,600

※加工条件

コルゲートチューブ外径 :φ11mm
F1(ローラー速度): 7

加工サンプル
