キャスティング
C371G/C381A

C371G/C381A

商品紹介

全自動電線切断皮剥機「KODERA キャスティング」
C371G
AWG#8(8sq)~AWG#28(0.08sq)

線材加工の標準機
カット・ストリップ・セミストリップ・段剥き・分割ストリップに加え、オプションを装備することにより、スリット・中間ストリップなど多彩な加工ができます。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

全自動電線切断皮剥機「KODERA キャスティング」 C371G

AWG#8(8sq)~AWG#28(0.08sq)

カット・ストリップ・セミストリップ・段剥き・分割ストリップに加え、オプションを装備することにより、スリット・中間ストリップなど多彩な加工ができます。

仕様

項目詳細(C371G)
外形寸法幅450mm×奥行440mm×高さ290mm
重量30kg(CN-03を含む)
電源AC100V~AC240V(単相)50Hz/60Hz
消費電力(100V)待機時27Wh 動作時111Wh
エア源7Nℓ/min 0.2MPa ※1
カッティング長さ0.1mm~99,999mm
カッティング公差 ±(0.1+0.0005×L)mm ※2  <Lは切断長さ>
ストリップ長さ先端0.1〜47.9mm、後端0.1〜47.9mm ※3
剥き残り47.9mm以下は短線モード使用
加工可能ワイヤー種類 AVSS,VSF,IV,KV,UL,テフロン,ガラス線,チューブ 等
サイズ AWG#8(8sq)~AWG#28(0.08sq)※2
外径 最大 φ11mm※2
ワイヤー送り速度可変可能
刃の材質超微粒子合金
動力ステッピングモータ/エアー(被覆カス飛ばしに使用)

*本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
※3.但し、線材によります。また短線モードは被覆残り部分をずらす動作の為設定値通りにならない場合があります。

加工能力(1時間あたりの加工本数)

全長本数
100mm7,150本
200mm6,550本
300mm6,100本
500mm5,300本
800mm4,450本
1000mm4,000本
1500mm3,250本
2000mm2,700本
3000mm2,050本
5000mm1,350本

2024/11/5現在
加工条件/両端 ストリップ:3mm、加工速度 : 9、細線モード、電線:UL1007 AWG#22
※メーカー測定による数値です。線材の種類、またはその他の加工条件により記載数値を下回る場合があります。

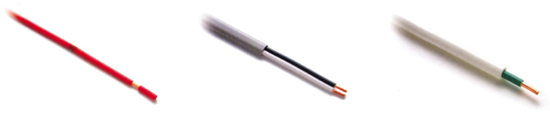

加工サンプル

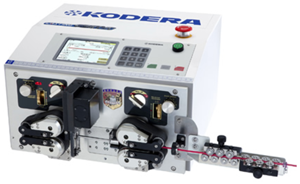

全自動電線切断皮剥機「KODERA キャスティング」 C381A

AWG#7(10sq)~AWG#28(0.08sq)

ベルトフィードが安定した測長を実現。
C371Aをベースとして、線材の供給をベルトフィード方式で行う事により、シールド電線などに良く見られる表面が凸凹したケーブルを面で掴む事ができ、安定した測長を実現しました。

仕様

項目詳細(KODERA キャスティング C381A)
外形寸法※幅430mm×奥行420mm×高さ270mm
重量27kg
電源AC100V~AC240V(単相)50Hz/60Hz
消費電力(100V)47W(定格) 215W(最大)
エア源9Nℓ/min 0.5MPa※1
カッティング長さ0.1mm~99,999mm
カッティング公差±(0.1+0.0005×L)mm ※2  <Lは切断長さ>
ストリップ長さ先端0.1〜47.9mm、後端0.1〜47.9mm ※3
剥き残り47.9mm以下は短線モード使用
加工可能ワイヤー種類 AVSS,VSF,IV,KV,UL,テフロン,ガラス線 等
サイズ AWG#8(8sq)~AWG#28(0.08sq)※2
外径 最大 φ11mm※2
ワイヤー送り速度可変可能
刃の材質超微粒子合金
動力ステッピングモータ/エアー(被覆カス飛ばしに使用)

*本機仕様は、改良のため予告なく変更する場合がございます。
※1.清浄乾燥空気を使用してください。
※2.但し、線材によります。
※3.但し、線材によります。短線モードは被覆残り部分をずらす動作の為設定値通りにならない場合があります。

加工サンプル
