ストリップクリンパー
セミオートストリップクリンパー STC-250

セミオートストリップクリンパー STC-250

商品紹介

セミオートストクリ
STC-250

既存のJAMタイプアプリケーターをそのまま搭載する事が出来る次世代型ストリップクリンパーです。(オプションで純正アプリにも対応)

従来型の欠点であった剥長さ調整をサーボ制御とした事でタッチ式液晶パネルから数値だけで調整出来ます。

先端カット長さ調整、圧着位置、切り込み深さも数値制御します。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特徴

● 加工条件の設定が簡単

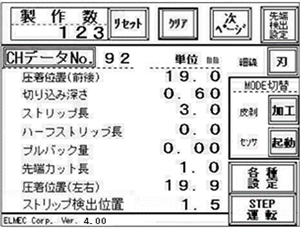

サーボ化と液晶パネルにより電線と端子の圧着位置・切り込み深さ・ストリップ長・ハーフストリップ長・プルバック量・先端カット長がワンタッチで設定できます。

● 3つの機能を切り替えて使用出来ます
ストリップと圧着、ストリップのみ、圧着のみが簡単に選択できます。

● 加工条件は100チャンネル登録可能
加工条件が設定されたチャンネルは登録され、次の加工時に段取り時間が短縮できます。

● 電線の先出し長さが短い
キャブタイヤケーブル等の先出し長さが短い加工ができます。

● 圧着沈みの採用
圧着時に電線が沈みますので、電線の曲がりが少なくなります。

● アプリケータの交換が簡単
ワンタッチベースを使用してますので、アプリケータの交換が簡単にできます。
J.A.M標準のサイドフェード/エンドフィードアプリケータが使用できます(AS40、AS42、AE30)。
他社用コンバージョンKIT(オプション)を付けることにより他社純正アプリケータも取付きます。

● エルメック製圧着機EIC-25を搭載でハイト調整が容易、 低騒音低振動・省エネ・軽量

● ストリップの機能 (セミストリップ、先端カット、オフセットプル(Dグリップ)が簡単に設定できます。

● 防水シール圧着機能搭載 ブレードでシールを位置決めしストリップ後圧着します。

● ストリップミス検出(オプション)機能搭載 芯線切れ、ストリップ圧着不良を検出します。

仕様

項目詳細
圧着能力19,600N(2ton相当) EIC-25
ストローク長さ
30mm
電源サイズ0.01~2.08m㎡ (AWG#36~#14)(#30以上は専用ブレード使用)
ストリップ長さ ※21.0~8.0mm
先端カット長
0~5.0mm
先出し長さ24.0mm(アプリケータAS40、ストリップ長さ2mmの場合)
16.5mm(アプリケータAS42、ストリップ長さ1mmの場合)
加工タクト1.3秒 / 本(作業内容により変わります)
電 源AC100V (50/60HZ) 単相
圧縮空気0.5MPa 約6NL / 回(ストリップ屑集塵装置)
*清浄乾燥空気を使用して下さい。
機械寸法[mm]※550W × 550D × 600H
質量
[kg]
約115kg
標準付属品リールスタンド、フートスイッチ、電源コード、ワンタッチベース、アダプタ
オプション照明ライト、 他社アプリケーター用コンバージョンKIT、防水シール圧着

※外形寸法には、ネジなどの突出部は含まれていません。

*電線の種類・サイズ、アプリケータの状態により先出し長さは変わります。
*電線サイズにより、ブレードの組み合わせを変える必要があります。
■仕様は予告なく変更になることがありますのでご了承ください。
■第3種設置工事を行ってください。
