電動圧着機
卓上型サーボ圧着機 PSA-TP03

卓上型サーボ圧着機 PSA-TP03

商品紹介

片開き圧着工具用
卓上型サーボ圧着機
PSA-TP03

4インデント・フェルール圧着・ダイス交換式等の手動工具をセットし、コンタクト・フェルール・絶縁端子・裸端子・スリーブ等、様々な端子の圧着を行います。

片持ち圧着工具に特化した専用機。
手動ではカシメ固い圧着工具・端子を機械に装着して簡単ラクラク圧着。

シンプルなリールの取付と自動圧着位置検出システムで誰でも簡単にセットアップができます。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特徴

1. 操作はタッチパネル
2. 本体の縦置き・横置きのどちらの設置使用も可能
3. 安全カバーを設置しないと動作しません
4. ツール交換は、工具不要

【片持ち圧着工具に特化した専用機】
工具のグリップラバーを外すだけで設置可能。
棒端子およびフェルール等の4インデント(4方向からのかしめ)工具に限定し、さらにDMC・Harting・Rennsteig・WAGOの片持ちタイプの工具に対応しております。
交換作業も容易で、生産性のさらなる向上が見込めます。
セット後はスタートボタンを押すだけです。
工具や本体に過負荷がかかった場合、自動でストップし工具を壊しません。

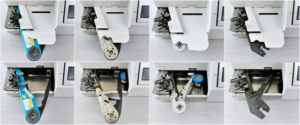

工具取付例

DMC M22520/2-01

ASTRO TOOL 621205

RENN PEW-8.84

汎用品

DMC M22520/2-01

RENNSTEIG PEW12 シリーズ

RENNSTEIG PEW9 シリーズ

RENNSTEIG PEW8.75 シリーズ

仕様

項目 詳細
名称
卓上型サーボ圧着機
電 源AC100V ~220V (±10%)/200VA : ヒューズ 250V-5A (φ5×20mm) ※1
消費電力最大 100W
外形寸法W361.2×D208.2×H178.6(ゴム足高さ8㎜・取手高さ40㎜含まず)
質 量本体のみ 約 11.1㎏ (安全カバー含む*圧着工具含みません)
使用環境温度/湿度10°~ 40°/ 85%以下 但し、結露なきこと
最大加工速度参考 DMC M225201/01 2POS スタート時の圧着までにかかる時間:約0.9秒 ※2
適応圧着電線4sqまで ※4
主な機能ラチェット解除押当てトルク調整 (ペンチ交換時のみ)
POS.1/ POS.2 スタート位置 切替
圧着時間 / 圧着速度 / 圧着トルク / 圧着位置追込み 調整
標準:横置き(縦置き可)
ツール別カウント履歴(3種)
ローラーオフセット位置調整
付属品汎用安全カバー / フットスイッチ / 電源コード(3M)※3
取扱説明書(日本語のみ)
特注対応汎用安全カバーを使用しない場合、専用設計(特注)を承ります。※5
圧着工具のフレームに対応した専用の固定パーツの製作など

※1:国内外で使用できます。環境に合った電源コードアタッチメントをご用意下さい。
※2:使用端子サイズおよび各種条件設定(例:タイマー)により異なります。
※3:ハンドツールの使用基準に従い、目的外使用の場合は不適合とします。
※4:使用環境に合わせて電源コードのアタッチメントをご用意下さい。
※5:安全カバーを設置しないと作動しません。圧着工具をお預かりして略式専用カバーを製作します。

主な適合圧着工具

メーカー 品 番
DMC
M22520/1-01
DMCM22520/1-01
RENNSTEIGPEW8.75 PEW8.75-3
RENNSTEIGPEW8.75 PEW8.75-3
RENNSTEIGPEW8.75 PEW8.75-3
RENNSTEIGPEW8.75 PEW8.75-3
WAGOVariocrimp 4
HARTING621205
HARTING09 99 000 0620

※ハンドツールの適合判定は事前にお問い合わせ下さい。(一部改造を要す場合がございます)
