デジタルケーブルストリッパー
MKS504

MKS504

商品紹介

デジタルケーブルストリッパー

MKS504S(高速タイプ)
MKS504P(パワータイプ)

デジタル設定可能な4枚刃ロータリー式ケーブルストリッパー
パワータイプのMKS504Pは、回転、スライドのトルクがUPしています。

イメージ動画

特長

タッチパネル方式採用で、刃のくい込み量、ストリップ長、回転数、カッターバック値が、簡単に設定可能

4枚刃ロータリースライド方式により、シャープな切り口と、安定したストリップを実現

99件メモリ登録可能

外径φ4~24mmまでのケーブルストリップに対応

日本語/英語 表示切替可能


線種選択モード搭載
WL1/WL2/HIV/IV/KIV/KIP/VCT2芯/VCT3芯/VCT4芯/ユーザー
※弊社調のデータを元にしております。


ユーザ専用のケーブル名を登録することが可能(8文字、20件まで)

シンプルモード搭載 登録済みデータの呼び出し間違いを防げます。

適合材料

●キャブタイヤケーブル●ゴム●多芯ケーブル、多芯シールドケーブル ●VCT、VCTF
●WL1、WL2、MLFC、LMFC ●ハイパロン●KIP●IV、エコIV●KIV●2PNCT(※但しメーカーによる)

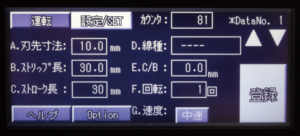

操作パネル

A:刃先寸法・・・・・・・・・φ4~24mm
B:ストリップ長・・・・・・・自動ストッパ時 7mm~150mm※ロングガイド使用時は表示されません
C:ストローク長・・・・・・・ 0mm~110mm
D:線種・・・・・・・・・・・線種選択モードへ移動
E:C/B・・・・・・・・・・カッターバック 0~2.0mm
F:回転数・・・・・・・・・・1~5
G:速度(くい込み力設定)・・高速/中速/低速

仕様

項目 詳細
ストリップ長自動ストッパ時 7~150mm(100~150mmはセミストリップ)
ロングガイド使用時 12~500、500mm以上
ストローク長0~110mm
対象ケーブル径 ※1φ4~24mm
芯線径 ※2φ4~24mm
セミストリップ5〜(5mm単位)
最小切り込み設定単位 [mm / クリック]0.1
加工時間
(AC100V 50HZ時のストリップ時間) [秒]
約4秒(ストリップ長50mm、刃1回転時)
約5秒(ストリップ長50mm、刃3回転時)
刃物材質特殊鋼
刃物構成 [枚]4
データ設定99件
電源AC100V 50 / 60Hz 5A
外形寸法[mm] ※2370W×583D×332H
質量 [kg]
43

※1.材質によりストリップできないものもございます。
※2.外形寸法には、ネジなどの突出部は含まれていません。

オプション・保守部品

替刃(標準刃)4枚セット:B504

替刃(チタン刃)4枚セット:B504C

ノブ式ロングガイド:504LSG-N2500

可動式ロングガイド:504LSG-R1500

フットスイッチ:FS20

芯出しベアリング(固定式):CR504(A10:1.0タイプ、B20:2.0タイプ、C30:3.0タイプ)

芯出しベアリング(可変式):CR504ACB(0.5~2.0タイプ)

細線用ガイド:G504(φ6、8、10、13、14、16、17、20)

ゴム付丸Vクランプ(φ5.5~20㎜に対応):CV504M

タッチセンサー:504-TS

「ノブ式ロングガイド:504LSG-N2500」と
「可動式ロングガイド:504LSG-R1500」

フットスイッチ:FS20

替刃(標準刃)4枚セット:B504
