デジタルケーブルストリッパー
MKS200

MKS200

商品紹介

デジタルケーブルストリッパー(ジャケットストリッパー)シリーズの
フラッグシップモデルが登場

MKS200

作業には熟練のスキルを必要とせず、女性にも安心な安全設計

イメージ動画

特長

■刃のくい込み量、セミスト長、刃の回転数をタッチパネルで簡単に設定

■4枚刃ロータリースライド方式によるシャープな切り口

■スタンダード(φ8~35)/スモール(φ4~31)/ラージ(φ20~43)の3種類のユニットをラインナップ 、1台で幅広いケーブル径に対応

■被覆が薄いケーブルのストリップが可能

■芯出しベアリング標準搭載で更に安定したストリップを実現

■新機構の折りたたみ式トンネルクランプを採用
小径用(φ2~30)と大径用(φ18~45)の2種類のクランプを標準搭載、付け替えれば幅広いケーブルに対応

■300件 設定データの登録可能

■操作画面の充実/カラータッチパネル搭載(5.7インチ)

■検索機能(DATA、No、線種名、キーワード)で加工データの検索可能

■200件のユーザー線種名が登録可能(20桁)

■SDカードによるソフトのバージョンアップが可能

■ストリップ加工時間の表示

■動作速度切替機能搭載(高速/中速/低速)

■3ヶ国語対応(日本語/英語/中国語)表示切替可能

■QRコードシステム標準搭載(QRコードリーダー別売り)

■新機構クランプシステム搭載(従来機に比べ1.5倍の高速開閉)

■寒冷地での運転に有効な暖機運転機能搭載

■カスの廃棄タイミングを知らせる通知機能搭載

■加工イメージの表示/データの入力に合わせた  イメージイラストを表示(フルスト・セミスト)

■線種選択モード搭載(WL1、WL2、IV、KIV、KIP、VCTF/線種名は変更も可能)

■デュアルストッパシステム(自動ストッパ5~350mmとロングストリップガイド300~500mmの切替式)を標準搭載

適合材料

●キャブタイヤケーブル ●ゴム ●多芯ケーブル、多芯シールドケーブル ●VCT、VCTF ●WL1、WL2、MLFC、LMFC ●ハイパロン ●KIP ●IV、エコIV●KIV ●2PNCT(※但しメーカーによる)

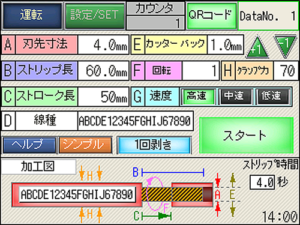

操作パネル

A:刃先寸法・・・・・・・・・φ6~33mm※スタンダードユニット使用時
B:ストリップ長・・・・・・・自動ストッパー時 5~350mm※ロングガイド使用時は画面表示されません
C:ストローク長・・・・・・・ 0mm~200mm
D:線種・・・・・・・・・・・線種選択モードへ移動
E:C/B・・・・・・・・・・カッターバック 0~2.0mm
F:回転数・・・・・・・・・・1~5
G:速度(くい込み力設定)・・高速/中速/低速

仕様

項目 詳細
ストリップ長
※デュアルストッパ
自動ストッパ使用時5〜350mm
(150mm以上はセミストリップ)
ロングガイド使用時300〜500mm
ストローク長0〜200mm
対象ケーブル径 ※1,※2φ8~35(スタンダードユニット)、
φ4~31(スモールユニット)、φ20~43(ラージユニット)
芯線径aφ6~33(スタンダードユニット)、
φ2~29(スモールユニット)、φ18~41(ラージユニット)
セミストリップ5〜(5mm単位)
最小切り込み設定単位0.1mm / クリック
加工時間
(AC100V 50HZ時のストリップ時間)
約4秒(ストリップ長50mm)
刃物材質特殊鋼
刃物構成4枚
データ設定300件
電源AC100V 50/60Hz 8A
AC220-230V 50/60Hz 5A
外形寸法 ※3W505×D700×H435 mm(突起含まず)
質量96Kg

※1.材質によりストリップできないものもございます。
※2.スタンダードユニット:φ6≦芯線径<ケーブル外径≦φ35
    スモールユニット:φ2≦芯線径<ケーブル外径≦φ31
    ラージユニット:φ18≦芯線径<ケーブル外径≦φ43
※3.外形寸法には、ネジなどの突出部は含まれていません
    (背面に50mmの突出部有り)。運転時に背面の突出部が最大200mm突出します。

オプション・保守部品

  • 替刃4枚セット(スタンダードユニット用):B200M
  • 替刃4枚セット(スモールユニット用):B200S
  • 替刃4枚セット(ラージユニット用):B200L
  • 替刃(チタンコーティング)4枚セット: それぞれB200MC、B200SC、B200LC
  • トンネルクランプ(スタンダード用):CV200TM
  • トンネルクランプ(スモールユニット用):CV200TS
  • トンネルクランプ(ラージユニット用):CV200TL
  • 芯出しベアリング(スタンダードユニット用):CR200M
  • 芯出しベアリング(スモールユニット用):CR200S
  • 芯出しベアリング(ラージユニット用):CR200L
  • 細線用ガイド(φ8、10、12、16、20、30)

フットスイッチ:FS20

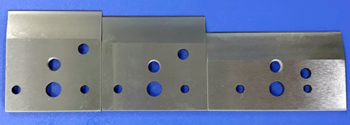

替刃比較(左から B200S / B200M / B200L)
※被覆が厚いケーブル対応の特注刃もございます。

CR200S(4枚セット)

CR200M(4ヶセット)

CR200L(4ヶセット)
