デジタルケーブルストリッパー
MKS100L

MKS100L

商品紹介

太径用デジタルケーブルストリッパー

MKS100L

太径専用(φ35まで)、各種動作デジタル設定可能なケーブルストリッパー登場。
線種選択モード搭載。
ヘルプ機能付き。
日本語/英語 表示切替可能。

イメージ動画

特長

タッチパネル方式採用で、刃のくい込み量、ストリップ長、回転数、カッターバック値が、簡単に設定可能

4枚刃ロータリースライド方式により、シャープな切り口と、安定したストリップを実現

99件メモリ登録可能

外径φ10~35mmまでのケーブルストリップに対応

(※特注でφ43mmまで対応可能)

日本語/英語 表示切替可能


線種選択モード搭載
WL1/WL2/HIV/IV/KIV/KIP/VCT2芯/VCT3芯/VCT4芯/ユーザー
※弊社調のデータを元にしております。


ユーザ専用のケーブル名を登録することが可能(8文字、20件まで)

シンプルモード搭載 登録済みデータの呼び出し間違いを防げます。

適合材料

●キャブタイヤケーブル ●ゴム ●多芯ケーブル、多芯シールドケーブル ●VCT、VCTF ●WL1、WL2、MLFC、LMFC ●ハイパロン ●KIP ●IV、エコIV ●KIV
●2PNCT(※但しメーカーによる)

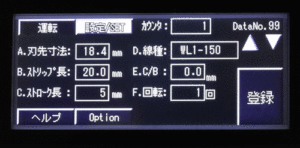

操作パネル

A:刃先寸法・・・・・・・・・φ6~33mm
B:ストリップ長・・・・・・・自動ストッパ時 5~150mm ※ロングガイド使用時は表示されません
C:ストローク長・・・・・・・ 0mm~200mm
D:線種・・・・・・・・・・・線種選択モードへ移動
E:C/B・・・・・・・・・・カッターバック 0~2.0mm
F:回転数・・・・・・・・・・1~5

仕様

項目 詳細
ストリップ長5~150mm
(オプションで150mm以上のロングセミスト可能)
ロングガイド仕様時は20~500mm
ストローク長0~200mm
対象ケーブル径 ※1,※2
φ10~35
特細用刃装着時 φ4.8~31mm
芯線径φ6~33mm
セミストリップ
5~(5mm単位)
最小切り込み設定単位 [mm / クリック]0.1
加工時間
約5.8秒 (WL1/80sq/ストリップ長30㎜/ストローク長50㎜の場合 )
刃物材質特殊鋼
刃物構成  [枚]

4
データ設定
99
電源
AC100V 50/60Hz 6A
外形寸法[mm] ※3505W×700D×435H
質量 [kg]
93

※1.材質によりストリップできないものもございます。
※2.φ43対応特注機種もございます。外径φ19~φ43対応可能。
※3.外形寸法には、ネジなどの突出部は含まれていません。

オプション・保守部品

  • 替刃(標準刃)4枚セット:B100L
  • 特細用刃4枚セット:B100L-2
  • ノブ式ロングガイド(セミスト専用20~500mm):100L-LSG-N1500
  • フットスイッチ:FS20
  • 線形状矯正ベアリング:CR100L
  • 細線用ガイド:G100L
  • 丸Vクランプ爪-S:CV100S2(対応ケーブル外径φ5.5~16mm)
  • 丸Vクランプ爪-M:CV100M2(対応ケーブル外径φ10~25mm)
  • 丸Vクランプ爪-L:CV100L(対応ケーブル外径φ20~35mm)
  • 半円形クランプ(各種あり):CV100-φ** (専用設計につき特注)
    (例)CV100-φ30(外径28対応)、CV100-φ23.2(外径21対応)、CV100-φ16(外径14対応)

FS20

100L-LSG-N1500

CV100S

CV100M

CV100L

CV100-φ**

サンプル加工お受けします。

加工でお困りの極太ケーブルのサンプルを、弊社までお送りください。
詳細はお問い合わせくださいませ。

新オプションのご紹介

芯出しベアリング
・ACBタイプ *特許取得 *Auto Centerizing Bearing

スプリング内蔵で、電線外形矯正の効果あり。
CR-100L-C・・・ACB1.5タイプ:被覆厚1.5~3.0mm対応 適用替刃 B100L-1
CR-100L-D・・・ACB0.5タイプ:被覆厚0.5~2.0mm対応 適用替刃 B100L-2

*曲がりクセが強いケーブルや、被覆の薄いケーブルに対して有効です。
芯出し(センタリング)、形状の矯正効果があります。

WL-1、WL-2、UL線での実績有り。
現在ご使用の場合、刃も交換する必要がございます。

QRコードシステム
*二次元バーコードスキャナを使用した、QRコード読み取りシステム。

1.加工データから、QRコードを生成し、スキャナで読込み、作業。
2.登録Noのみを呼び出し可能。
3.操作パネルのロック可能。
4.暗証番号による、誤操作防止機能付き。
5.QRコード生成可能な、Excelマクロを同梱。(USBメモリ)

※出荷時オプションとなります。
