ケーブルストリッパー(エアータイプ)
タッチセンサーシリーズ

タッチセンサーシリーズ

商品紹介

エアーストリッパー
タッチセンサーシリーズ
シーストマック(シース、ストリップ機)

ST70V2 TOUCH
ST120V3 TOUCH

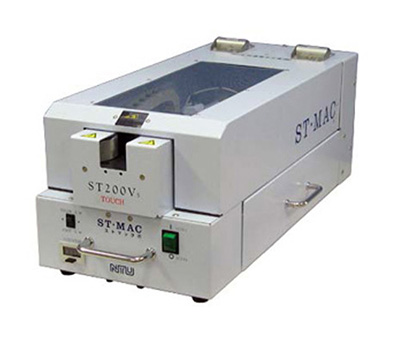

ST200V5 TOUCH
ST300V5 TOUCH

タッチセンサー駆動で高生産性を実現したハイブリッドタッチセンサーエアーストリッパー

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. ストリップ長で選べる4機種を用意

2. タッチセンサーを搭載し、高生産性を実現しています

3. スイッチ切り替えで電気式フットスイッチも使用可能

4. エアー駆動、高トルクで細物から太径電線まで幅広く対応

5. ガイドパイプでケーブルをブレードの中心に確実に挿入するため確実なストリップ作業が可能

6. カム式チャッキング装置で、各種の素材と径幅に対応 被覆を痛めず確実にホールドします

7. ケーブルガード使用で変形ケーブルのストリップが可能

8. セミストリップ長の調整が素早くできます

9. センサー検知によるセミストリップ方式でシリンダーに負荷を与えません

10. 作業管理に便利なカウンター付き

11. インターロック機構付フルカバーでより安全に作業できます

12. ストリップカスを自動で排出するカス取り反転装置を標準装備。
またカス取りBOX付きで、剥きカスが飛び散りません。

13. ロングセミストリップ用V字型アングル付きでフルストローク以上のストリップ長にも対応しています。

適合材料

ケーブルガードを使った変形ケーブルの加工例

多彩なケーブルの加工例

オプション・保守部品

ガイドパイプ(φ)

巻きグセのあるケーブルもガイドパイプを通せば、確実にブレードの中心に案内します。

■丸型(単位mm)
1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 / 8.5 / 9 / 9.5 / 10 / 10.5 / 11/ 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 25 / 26 / 27 / 28

■小判型(単位sq)
VVF用 : 1.6×2芯 / 2.0×2芯
VCTFK用 : 0.75×2芯 / 1.25×2芯



ブレード 両刃(φ)

1セットで2種類サイズ(整数と0.5大きい寸法で1セット)
衝突刃構造の為1度適格な設定をすればストリップ不良はありません。

■丸型(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

■小判型(単位sq)
VVF用 : 1.6-2
VCTFK用 : 0.75-1.25 / 0.75-2



ケーブルガード 両丸(φ)

外形が円形でない変形ケーブルのストリップ作業に威力を発揮します。
■(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

仕様

品 名ST70V2 TOUCH ST120V3 TOUCH
フルストリップ長3~70mm
3~120mm
ストリップ長3~200mm
3~300mm
適応ケーブル径※1φ2~19mm
φ2~19mm
空気圧力[kgf/cm2]
0.49~0.69(5~7)
0.49~0.69(5~7)
空気量※2[L/ストローク]3.6
6.5
電源AC100V~240V 50Hz/60Hz
AC100V~240V 50Hz/60Hz
外形寸法[mm]※3W280×D390×H270
W280×D490×H270
質量[kg]19
21
空気量[L/Stroke]
5.99.3

項目ST200V5 TOUCH ST300V5 TOUCH
フルストリップ長3~200mm
3~300mm
ストリップ長3~500mm
3~500mm
適応ケーブル径※1φ2~19mm
φ2~19mm
空気圧力  [kgf/cm2]
0.49~0.69(5~7)
0.49~0.69(5~7)
空気量※2  [L/ストローク]10
14.3
電源AC100V~240V 50Hz/60Hz
AC100V~240V 50Hz/60Hz
外形寸法[mm]※3W280×D640×H270W280×D640×H270
質量[kg]26
28
空気量[L/Stroke]
5.99.3

※1.フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。
※2.空気量は、空気圧0.59MPa(6kgf/cm2)の時の1ストロークの単位。
※3.外形寸法には、ネジ、つまみなどの突出物は含まれていません。
