ケーブルストリッパー(エアータイプ)
シンプルシリーズ

シンプルシリーズ

商品紹介

エアーストリッパーシンプルタイプ
シーストマック(シース、ストリップ機)

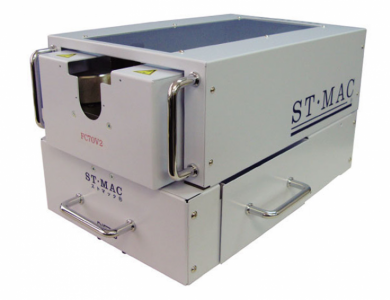

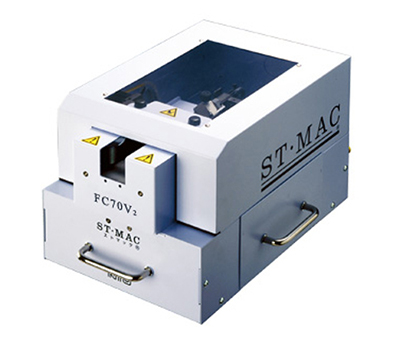

FC70V2
FC120V3

エアー駆動(電源不要)で簡単操作のシンプルエアーストリッパー

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. ストリップ長で選べる2機種を用意

2. エアー駆動、高トルクで細物から太径電線まで幅広く対応

3. ガイドパイプでケーブルをブレードの中心に確実に挿入するため確実なストリップ作業が可能

4. カム式チャッキング装置で、各種の素材と径幅に対応。被覆を痛めず確実にホールドします

5. インターロック機構付フルカバーでより安全に作業できます

6. ストリップカスを自動で排出するカス取り反転装置を標準装備。またカス取りBOX付きで、剥きカスが飛び散りません

7. ロングセミストリップ用V字型アングル付きでフルストローク以上のストリップ長にも対応しています

適合材料

ブレードはφ0.5サイズ違いを両サイドに装備しているため、1枚のブレードで微妙な電線サイズに対応できます。

ブレードの交換はワンタッチ着脱式。
工具を必要としません。

多彩なケーブルのストリップ加工例

ガイドパイプ(φ)

巻きグセのあるケーブルもガイドパイプを通せば、確実にブレードの中心に案内します。

■丸型(単位mm)
1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 / 8.5 / 9 / 9.5 / 10 / 10.5 / 11/ 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 25 / 26 / 27 / 28

■小判型(単位sq)
VVF用 : 1.6×2芯 / 2.0×2芯
VCTFK用 : 0.75×2芯 / 1.25×2芯



ブレード 両刃(φ)

1セットで2種類サイズ(整数と0.5大きい寸法で1セット)
衝突刃構造の為1度適格な設定をすればストリップ不良はありません。

■丸型(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

■小判型(単位sq)
VVF用 : 1.6-2
VCTFK用 : 0.75-1.25 / 0.75-2



ケーブルガード 両丸(φ)

外形が円形でない変形ケーブルのストリップ作業に威力を発揮します。

■(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

仕様

項目FC70V2FC120V3
フルストリップ長
3~70mm
3~120mm
セミストリップ長
200mm
300mm
ケーブル径※1
φ2~19mm
φ2~19mm
空気圧力[kgf/cm2]5~7
5~7
空気量※2[L/ストローク]
3.85.8
電源不要不要
外形寸法[mm]※3
W320×D535×H270
W320×D645×H270
質量[kg]
1921

※1.材質によりストリップできないものもございます。
※2.空気量は、空気圧0.59MPa(6kgf/cm2)の時の1ストロークの単位。
※3.外形寸法には、つまみなどの突出部は含まれていません。
