ケーブルストリッパー(エアータイプ)
ハイブリットシリーズ

ハイブリットシリーズ

商品紹介

エアーストリッパー
シーストマック(シース、ストリップ機)
ST70V2

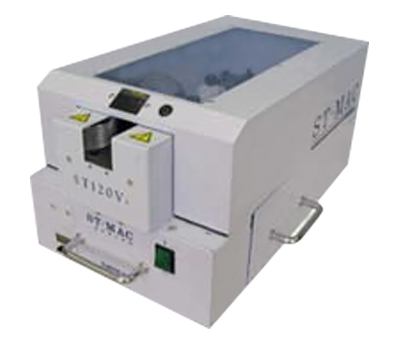

ST120V3
ST200V5
ST300V5
エアー駆動、電気制御でさらに進化したハイブリッドエアーストリッパー

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. ストリップ長で選べる4機種を用意

2. エアー駆動、高トルクで細物から太径電線まで幅広く対応

3. ガイドパイプでケーブルをブレードの中心に確実に挿入するため確実なストリップ作業が可能

4. カム式チャッキング装置で、各種の素材と径幅に対応 被覆を痛めず確実にホールドします

5. ケーブルガード使用で変形ケーブルのストリップが可能

6. 電気式フットスイッチで作業負荷を軽減

7. セミストリップ長の調整が素早くできます

8. センサー検知によるセミストリップ方式でシリンダーに負荷を与えません

9. 作業管理に便利なカウンター付き

10. インターロック機構付フルカバーでより安全に作業できます

11. ストリップカスを自動で排出するカス取り反転装置を標準装備
またカス取りBOX付きで、剥きカスが飛び散りません

12. ロングセミストリップ用V字型アングル付きでフルストローク以上のストリップ長にも対応しています

13. ブレードはφ0.5サイズ違いを両サイドに装備しているため、1枚のブレードで微妙な電線サイズに対応できます

14. ブレードの交換はワンタッチ着脱式 工具を必要としません



適合材料

ケーブルガードを使った変形ケーブルの加工例

多彩なケーブルの加工例

オプション・保守部品

ガイドパイプ(φ

巻きグセのあるケーブルもガイドパイプを通せば、確実にブレードの中心に案内します。

■丸型(単位mm)
1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 / 8.5 / 9 / 9.5 / 10 / 10.5 / 11/ 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 25 / 26 / 27 / 28

■小判型(単位sq)
VVF用 : 1.6×2芯 / 2.0×2芯
VCTFK用 : 0.75×2芯 / 1.25×2芯



ブレード 両刃(φ)

1セットで2種類サイズ(整数と0.5大きい寸法で1セット)
衝突刃構造の為1度適格な設定をすればストリップ不良はありません。

■丸型(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

■小判型(単位sq)
VVF用 : 1.6-2
VCTFK用 : 0.75-1.25 / 0.75-2



ケーブルガード 両丸(φ)

外形が円形でない変形ケーブルのストリップ作業に威力を発揮します。

■(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

仕様

項目ST70V2ST120V3
フルストリップ長3~70mm3~120mm
セミストリップ長
3~200mm3~300mm
ケーブル径※1φ2~19mmφ2~19mm
空気圧力[kgf/cm2]
0.49~0.69(5~7)0.49~0.69(5~7)
電源AC100V~240V 50Hz/60HzAC100V~240V 50Hz/60Hz
外形寸法[mm]※2280W×390D×270H280W×390D×270H
質量[kg]1921
空気量[L/Stroke]
5.99.3

項目ST200V5ST300V5
フルストリップ長3~200mm3~300mm
セミストリップ長
3~500mm3~500mm
ケーブル径※1φ2~19mmφ2~19mm
空気圧力[kgf/cm2]
0.49~0.69(5~7)0.49~0.69(5~7)
電源AC100V~240V 50Hz/60HzAC100V~240V 50Hz/60Hz
外形寸法[mm]※2280W×640D×270H280W×640D×270H
質量[kg]2628
空気量[L/Stroke]
14.513.6

※1.材質によりストリップできないものもございます。
※2.外形寸法には、つまみなどの突出部は含まれていません。
