ケーブルストリッパー(エアータイプ)
ハイパワーシリーズ

ハイパワーシリーズ

商品紹介

エアーストリッパー
ストマック ハイパワーシリーズ

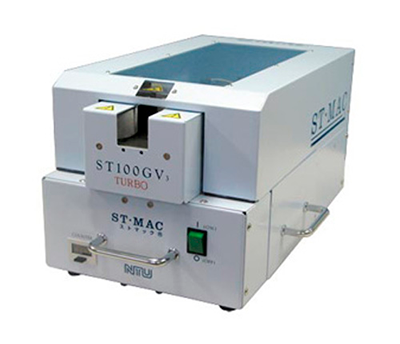

ST100GV3 TURBO-Ⅰ
ST100GV3 TURBO-Ⅱ

ツインシリンダーを搭載して極太ケーブルをストリップ。
150sqの極太ケーブルに対応しました。

こちらの製品はカタログがございませんので詳細は下記へお問い合わせください。

特長

1. 太ケーブル用の特別仕様
細径ケーブルも他シリーズ同様ストリップ可能

2. ツインシリンダー搭載で150sqまでの極太ケーブルに対応したTURBO-Ⅰ
大型ツインシリンダー搭載で325sqまでの極太ケーブルに対応したTURBO-Ⅱの2モデル
オプションでタッチセンサー仕様も選択可能

3. エアー駆動、電気制御で安定した動作

4. ガイドパイプでケーブルをブレードの中心に確実に挿入するため確実なストリップ作業が可能

5. カム式チャッキング装置で、各種の素材と径幅に対応
被覆を痛めず確実にホールド

6. セミストリップ長の調整が素早くできます

7. センサー検知によるセミストリップ方式でシリンダーに負荷を与えません

8. ケーブルガード使用で変形ケーブルのストリップが可能

9. インターロック機構付フルカバーでより安全に作業できます

10. ストリップカスを自動で排出するカス取り反転装置を標準装備
また、カス取りBOX付で、剥きカスが飛び散りません
オプションでショートストリップに最適な突き当て式ストッパーも選択可能

11. ロングセミストリップ用V字型アングル付きでフルストローク以上のストリップ長にも対応

12. 作業管理に便利なカウンター付

13. 電気式フットスイッチで作業負荷を軽減

14. ブレードはφ0.5サイズ違いを両サイドに装備しているため、1枚のブレードで微妙な電線サイズに対応

15. ブレードの交換はワンタッチ着脱式で工具を必要としません

タッチセンサー仕様(オプション)

タッチセンサーを搭載し、高生産性を実現しています。
ストリップサイズが正確で、誰でも簡単に操作できます。
スイッチ切り替えで電気式フットスイッチも使用可能。

適合材料

ケーブルガードを使った変形ケーブルの加工例

オプション・保守部品

●全シリーズ共通オプション

ガイドパイプ(φ)

巻きグセのあるケーブルもガイドパイプを通せば、確実にブレードの中心に案内します。

■丸型(単位mm)
1.5 / 2 / 2.5 / 3 / 3.5 / 4 / 4.5 / 5 / 5.5 / 6 / 6.5 / 7 / 7.5 / 8 / 8.5 / 9 / 9.5 / 10 / 10.5 / 11/ 12 / 13 / 14 / 15 / 16 / 17 / 18 / 19 / 20 / 21 / 22 / 23 / 24 / 25 / 26 / 27 / 28

■小判型(単位sq)
VVF用 : 1.6×2芯 / 2.0×2芯
VCTFK用 : 0.75×2芯 / 1.25×2芯



ブレード 両刃(φ)

1セットで2種類サイズ(整数と0.5大きい寸法で1セット)
衝突刃構造の為1度適格な設定をすればストリップ不良はありません。

■丸型(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

■小判型(単位sq)
VVF用 : 1.6-2
VCTFK用 : 0.75-1.25 / 0.75-2



ケーブルガード 両丸(φ)

外形が円形でない変形ケーブルのストリップ作業に威力を発揮します。
■(単位mm)
1-1.5 / 2-2.5 / 3-3.5 / 4-4.5 / 5-5.5 / 6-6.5 / 7-7.5 / 8-8.5 / 9-9.5 / 10-10.5 / 11-11.5 / 12-12.5 / 13-13.5 / 14-14.5 / 15-15.5 / 16-16.5 / 17-17.5 / 18-18.5 / 19-19.5 / 20-20.5 / 21-21.5 / 22-22.5 / 23-23.5 / 24-24.5

●ハイパワーシリーズ TURBOⅡ専用オプション

太物用ブレード(φ)
径サイズを両サイドに併せ持つブレード。
4種類をご用意しています。

■(単位mm)
24-24.5 / 25-25.5 / 26-26.5 / 27-27.5

シリーズ共通のガイドパイプを使用するためのプレートです。
大小2種類のプレートで全てのガイドパイプをカバーしています。

ガイドパイプを使用できない太物ケーブル用ガイド。
WL-1で3種類をご用意しています。

■(単位sq)
150 / 200 / 250

U字ガイドを使用した際にブレードへのセンタリング調整用として使用します。4種類をご用意しています。

■(単位sq)
150 / 200 / 250 / 325

仕様

項目ST100GV3 TURBO-ⅠST100GV3 TURBO-Ⅱ
フル(セミ)ストリップ長3~100mm3~100mm
ストリップ長3~300mm3~300mm
適応ケーブル径※1φ2~24mm
φ2~33mm
空気圧力[kgf/cm2]5~7
5~7
空気量※2[L/ストローク]
13.918.0
電源AC100V~240V 60Hz/60Hz
AC100V~240V 60Hz/60Hz
外形寸法[mm]※3W280×D490×H270W350×D550×H285
質量[kg]2638

※1フルストリップ長を超える最大ストリップ長では全てセミストリップとなります。
※2空気量は、空気圧0.59MPa(6kgf/cm2)の時の1ストロークの単位。
※3外形寸法には、ネジ、つまみなどの突出物は含まれていません。
